クリーンルーム耐火材料の要件: 規格、評価、仕様

壁パネルはクラス A ですが、ドアリーフにはクラス B1 レポートしか記載されておらず、誰も 2 つを一緒に設置したテストを行うことができないため、提出物には修正と再提出のマークが付けられて戻ってきます。そういった失敗パターンはよくあることです。クリーンルームにおける防火性能は、単一の材料特性ではありません。それは、コア、フェーシング、接着剤、フレーム、シーラント、ハードウェアの連鎖と、それらを結び付ける組立テストです。

実際のルールセットは短いものです。火災に対する反応と耐火性を別個の要件として扱い、コア単体ではなくアセンブリ全体に関するテストレポートを求め、密度、厚さ、表面および接合部の詳細をテストされたものと同一に保つ必要があります。以下のすべてはこれら 3 つの点から導かれます。

耐火等級と耐火性は 2 つの別個の要件です

粒子制御と区画化は異なる規格によって管理されており、それらを混合した仕様は現場で議論を生み出します。火災に対する反応は、発火性、火炎の広がり、熱の放出、煙など、物質がどのように火災を起こすかを表します。耐火性は、組み立てられたアセンブリが火災をどの程度食い止めるか、つまり完全性、断熱性、および関連する場合は耐荷重性を表します。

火災に対する反応、材質試験

GB 8624 は建築材料をクラス A (不燃性) から B1、B2、B3 まで等級分けしており、クラス A は製薬、半導体、食品プロジェクトにおけるクリーンルームエンベロープの通常のベースラインです。 EN 13501-1 では、同等の目標は A2-s1,d0 以上であり、s1 は煙の生成を制限し、d0 は炎上の飛沫を排除します。 ASTM E84 クラス A は、火炎伝播指数が 25 以下、発煙指数が 450 以下であることを意味します。範囲に注意してください。E84 は試験片の表面燃焼を評価し、60 分間のバリアについては何も述べていません。

耐火性・組立試験

EI 30、EI 60、または EI 120 (壁の場合は EN 1364-1、ドアの場合は EN 1634-1) などの評価、または ASTM E119 または GB/T 9978 に基づく 1 時間評価は、テストされた厚さと方向のアセンブリに適用されます。ロックウールコアパネルは定期的に 50 mm、75 mm、100 mm で 60 分間テストされますが、各証明書は対象となる正確なビルドアップに対してのみ有効です。より薄いパネルまたは異なる接合プロファイルは、別のアセンブリになります。

クリーンルーム用パネルの芯材比較

コアの選択は火災の結果のほとんどを左右し、データシート上の文言よりも密度が重要です。 60 kg/m3 のロックウールと 120 kg/m3 のロックウールは、同じマーケティングラベルを付けることができますが、60 分間のテストでは大きく異なる挙動を示します。

クリーンルームコア材料を防火クラスと挙動によって比較します。定格は、コア単体に属するものではなく、常にテストされたアセンブリに属します。
芯材	火災に対する典型的な反応	火災時の行動	どこに当てはまるか
ロックウール、100-120 kg/m3	クラスA / A2-s1,d0	不燃性の鉱物繊維、融点は 1000 ℃ 以上、燃えるような飛沫は発生しません。	定格の壁、天井、ドアコア
酸化マグネシウムおよびオキシ硫酸マグネシウム	クラスA	煙が少なく、可燃性バインダーを使用していません。性能はボードの厚さとフェーシングに依存します	徹底した衛生管理を行ったウェットプロセスエリア
石膏コアパネル	クラスA	30～60分間安定。紙に面した焦げや湿気はボードを弱くします	パーティションとドライテクニカルゾーン
アルミハニカム	クラスA, skin dependent	燃えませんが熱は伝導します。表面仕上げと接着剤に依存	軽量フラッシュドアとパネル
ポリウレタン (PIR または PUR)	通常はB1またはB2	高い熱放出と濃い煙。泡が焦げて滴る可能性があります	コードが許可され、スプリンクラーが受け入れられる場合にのみ
EPS または XPS	可燃性	溶けて炎が広がり、濃い煙が発生します	クリーンルーム用封筒では受け入れられません

ロックウールパネルの実用化

クリーンルームの定格壁の場合、0.5 mm のプレコート鋼表面、不燃性ガスケット、ミネラルウール充填ジョイントを備えた 50 mm または 75 mm のロックウールパネルが最も多く承認されている構成です。手動パネルにより、ドア開口部や貫通窓の周囲の表面がより平坦になり、公差が厳しくなります。機械製のパネルは、広い天井領域に迅速に取り付けられます。どちらもロックウールコアを使用して製造されており、プロジェクトの仕様と同じ厚さと接合部の詳細をカバーするテストレポートが付属している必要があります。

Handmade Rock Wool Cleanroom Panel with Steel Plates

鋼板付き手作りロックウールクリーンルームパネル鋼板を使用した手作りのロックウールクリーンルームパネル。平らな表面、厳しい公差、防火境界のレビューが重要な場合に適しています。製品を見る→

要素ごとの火災要件

火災戦略では、クリーンゾーンのすべての境界を個別に確認します。典型的なクリーンルームブロックの要件セットは次のようになります。

壁と天井: フルハイトの不燃性パネル、シールされた接合部、露出した可燃性フォイルなし、橋台とヘッドの細部にミネラルウールが詰められています。
防火扉: 一体ユニットとして認定された定格リーフとフレーム、自動閉鎖ハードウェア、膨張性シールまたはミネラルシール、ガラスがテストに含まれています。
非常口: ドアは進行方向にスイングし、ガウンベンチや設備に近づかないようにし、インターロックシステムが故障した場合でも操作可能です。
貫通部: ケーブルトレイ、ダクト、パイプは、シリコンビーズのみではなく、テスト済みの防火システムでスリーブに覆われ、シールされています。
HVAC: コンパートメントの境界にある防火および防煙ダンパー。定期点検のためにアクセス可能。
窓と貫通窓: 定格フレーム内の定格グレージング。評価されていないリベートの良好なガラスは組み立てに失敗します。
床材およびコーティング: 可燃性接着層を含まない不燃性または低延焼仕上げ。
断熱材と吸音材: 不燃性のミネラルウールのみ。発泡体は使用しません。

クリーンルームのドアには防火証明書と気密義務が同時に課せられているため、ドアには特別な注意が必要です。ミネラルコア、認定フレーム、二重シールガスケットを備えたスチール製クリーンルームドアは、粒子を所定の位置に保つ圧力差を管理しながら、EI 60 定格を維持できます。セルフクローザーを追加し、生産中にリーフが開いたままにならないようにインターロックシーケンスを調整します。

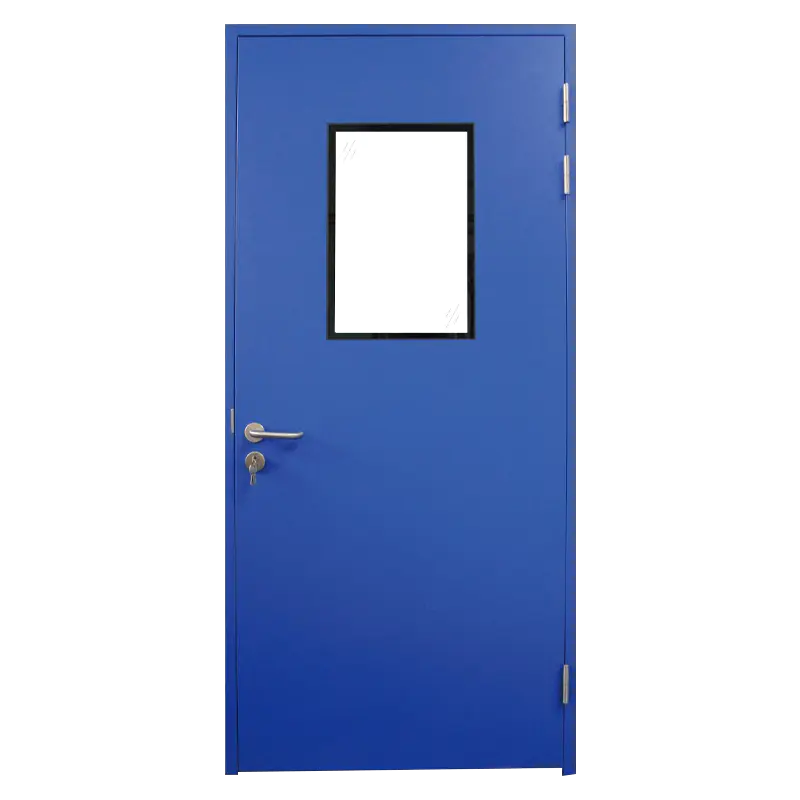

Steel Cleanroom Door for Controlled Environments

制御環境用のスチール製クリーンルームドア三方シールと格納式底部シールを備えたステンレス製ドアは、衛生性、気密性、汚染管理を重視して選択する場合に役立ちます。製品を見る→

提出拒否を防ぐ調達チェック

拒否のほとんどは、製品ではなくドキュメントに遡ります。これらのチェックでは、その大部分がカバーされます。

コアデータシートではなくアセンブリテストレポートを要求し、パネルの厚さ、コア密度、フェーシングおよびジョイントシステムの名前が記載されていることを確認してください。
密度をテストされた値と一致させます。証明書に 120 kg/m3 と記載されている場合、90 kg/m3 のパネルは別の製品になります。
煙等級を確認してください。避難が遅い密閉された清潔な廊下では、s1,d0 の結果または低発煙指数が重要になります。
表面と接着剤を確認してください。プレコートされたスチールは問題ありません。可燃性のフィルムや発泡接着剤を使用すると、クラス A のコアが剥がれる可能性があります。
ドアパッケージを確認してください。リーフ、フレーム、グレージング、ハードウェア、シールは同じ証明書に記載されている必要があります。
実際のコア密度、繊維配向、空隙の有無を検査するには、製造からのカットサンプルをリクエストしてください。
1 人のサプライヤーが組み立てを担当するようにします。ベンダー間でパネルやフレームを分割すると、証明書が強制できなくなります。

複数の封筒のオプションを一度に比較検討している場合は、次のような構造化されたレビューが必要です。クリーンルームシステム選定ガイド火災、衛生、コストの基準を 3 つの個別の会話の代わりに 1 つの比較にまとめます。

インストールの詳細が評価を維持するかどうかを決定します

20 mm の間隔で設置され、ミネラルウールが使用されていない認定パネルは、認定されていない壁です。検査に合格しないことが最も多い詳細は次のとおりです。

カバーストリップを貼り付ける前にジョイントはミネラルウールで満たされており、空洞のままになることはありません。
ヘッドとシルの詳細は、膨張しないフォームではなく、テスト済みの防火材で密閉されています。
熱膨張により定格壁に隙間が開くことがないように、周囲の移動ジョイントが維持されています。
ドアフレームはパネルスキンのみではなく構造に固定されています。
ダンパーと貫通シールは写真に撮られ、引き渡しファイル用に記録されました。

よくある質問

クラス A コアは耐火クリーンルームの壁に十分ですか?

いいえ、クラス A は、抵抗ではなく、火災に対する反応を表します。 EI 60 または 1 時間評価は完全なアセンブリに属します。これは、指定された厚さで一緒にテストされたパネル、ジョイント、フレーム、ファスナー、シールを意味します。テストされていないビルドアップ内のクラス A コアは、コンパートメントについて何も証明しません。

クリーンルームパネルにはどのくらいのロックウール密度を指定する必要がありますか?

定格パネルの一般的な範囲は 100 ～ 120 kg/m3 です。約 80 kg/m3 未満では、長い天井スパンにわたって繊維構造が自重で圧縮され、それが同時に平面度、接合部の気密性、防火性能に影響を与えます。

ポリウレタンのクリーンルームパネルは、定格が適用される場所で使用できますか?

めったに。ポリウレタンおよび PIR コアは通常、発煙量が高い B1 または B2 です。地方自治体が煙等級とスプリンクラー適用範囲を受け入れている場合、評価されていないエリアでも引き続き使用できますが、廊下、出口ルート、区画の壁にはミネラルコアが必要です。

貫通窓とエアシャワーには防火証明書が必要ですか?

定格壁に設置された通過窓はバリアを遮断するため、定格フレーム内の定格ガラスが必要です。エアシャワーは構造物ではなく設備ですが、その出力と制御貫通には、テスト済みの防火システムで覆われた密閉された詳細が必要です。
