クリーンルーム システム選択の完全ガイド

清浄度レベル: 選択の最初のアンカー ポイント

すべてのクリーンルーム システムの設計は、清浄度レベルを中心に展開されます。 ISO 14644-1:2025 では、清浄度を ISO クラス 1 から ISO クラス 9 まで分類しています。国内のエンジニアリング業務では、一般的にクラス 100、クラス 1,000、クラス 10,000、およびクラス 100,000 の用語が使用されます。レベルが高くなると、より厳密な粒子制御が必要となり、建設コストとエネルギー消費量が飛躍的に増加します。

選択時に「過剰なデザイン」を避けてください。ある製薬会社は、グレード B の基準に合わせてグレード C の補助ゾーンを構築しました。その結果、 年間エネルギー消費量が約 35% 増加 、回収期間は 2.8 年延長されます。合理的なアプローチは、コアプロセスゾーンを最高の要件に合わせて設計し、補助ゾーンをダウングレードし、差圧勾配（コアゾーン）による汚染の逆流を防ぐことです。 ≧10Pa 、エアロック ≧10Pa 、廊下 ≧10Pa ）。

モジュラー構造と従来の構造: モードの選択がライフサイクル コストを決定します

これは、2026 年の選択において最も重要な構造上の決定です。モジュール式クリーンルームでは、現場での組み立てにプレハブの壁パネル、天井、FFU ユニットが使用されますが、従来のモードでは現場でのフレームワークの溶接、ダクトの設置、高効率フィルターが必要になります。

モジュラー ソリューションの中核的な利点は、拡張性と建設スケジュールの圧縮にあります。業界の測定データは、モジュラー モードで次のことが可能であることを示しています。 平均工期を30%以上短縮 、将来の「拡張のための壁の撤去」をサポートします。特に、容量が不確実なリース施設や企業に適しています。運営コストについては、高効率の省エネ設備やインテリジェント群管理システムにより、エネルギー消費量を削減できます。 20%～40%削減 従来のソリューションと比較して。

ただし、モジュラーは普遍的に適用できるわけではありません。面積が 500 平方メートルを超える場合、または複雑なプロセス配管が含まれる場合、従来の土木浄化エンジニアリング EPC 一般請負モードは、構造強度と包括的な配管レイアウトの点で利点があります。新エネルギー電池プロジェクトでは、 800平方メートル モジュラーソリューションの総合コストは、大スパンスペースの構造補強コストがプレハブの利点を相殺するため、実際には従来よりも 18% 高かった。

コア機器の選択: FFU、フィルター、エンベロープ構造のマッチングロジック

クリーンルームシステムの性能は「外皮構造浄化HVAC自動制御システム」の三位一体で決まり、ひとつでも弱点があると全体の効率が低下します。

外皮構造の気密性は清潔さの第一の防衛線

2026 年に施行された GB/T 29468-2024「クリーンルームエンベロープ構造サンドイッチパネル」では、コア材料の耐火性、表面コーティングの耐食性、その他の厳しい要件に関する必須指標が明確になりました。選定の際、サプライヤーはパネルの気密性試験レポートの提出を要求されるべきです。接合部の隙間からの空気漏れが清浄度不適合の主な原因です。ある電子工場プロジェクトでは、接合に非標準のアルミニウム プロファイルを使用したため、ISO クラス 5 ゾーンの粒子数が発生しました。 基準を2.3倍上回る 、必要な 47日 シールガスケットを交換し、差圧を調整するための再加工用。

FFU 選択のキーパラメータ

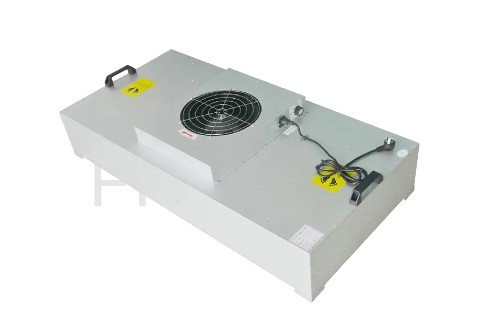

FFU (ファン フィルター ユニット) の選択には、次の 3 つの主要なパラメーターに注意する必要があります。

• ファンの寿命: 高品質のダイレクトドライブ遠心ファンが達成できる寿命 50,000時間以上
• 騒音レベル: 作業ゾーン ≤65dB(A)
• 速度調整範囲: 無段階速度調整はさまざまな容量条件に適応します

半導体生産ラインでは通常、FFU フルカバー天井を使用して一方向の流れを生成しますが、医薬品グレード C ゾーンでは非一方向の流れの局所層流フードの組み合わせを使用できます。 FFU調達を30%削減 .

3 段階のフィルター構成戦略

フィルター構成は「一次中高効率・超高効率」の3段ろ過を踏襲しています。重大な誤解は、一次フィルターのダスト保持能力を無視していることです。容量が不十分な場合、中効率および高効率のフィルターが早期に目詰まりを起こし、システムの抵抗が急増し、エネルギー消費が急増します。推奨事項:

1. 一次：G4グレードパネルフィルター（防塵能力） ≧500g )
2. 中: F8 グレードのポケットフィルター
3. 末端高性能フィルタ（H13～H14グレード）付 ≥99.99% 0.3μm以上の粒子に対する効率

選択時に対応する必要がある 2026 年のコンプライアンス更新

2025 年から 2026 年は、クリーンルーム基準が集中的に更新される期間です。選択時に次の新しい規制を無視すると、受け入れ失敗や運用上の不遵守につながる可能性があります。

• GB/T 33556.1-2025 (2026 年 5 月 1 日発効): 病院のクリーンルームのアプリケーション仕様、陰圧隔離病棟および手術室の差圧オンライン監視要件の強化
• GB/T 47162-2026 (2026 年 9 月 1 日発効): クリーンルーム ドアの一般技術要件、ドア パネルの気密性、ガスケットの耐久性、観察窓の結露防止に関する初の国家標準定量的指標
• GB/T 46376-2025 (2026 年 5 月 1 日発効): クリーンルームの運用および保守サービス基準。フィルター交換、差圧校正、およびその他の操作のトレーサビリティを備えたライフサイクル全体の O&M 記録が必要です。
• GB 50073-2013 2025 部分改訂: 新しい半導体ハイグレード クリーンルーム ワークショップの設計ガイドラインに加え、省エネ設計と炭素排出制御要件

選択決定チェックリスト: よくある落とし穴を回避する

ソリューションを最終決定する前に、次のチェックリストを使用して項目ごとに検証してください。

クリーンルームシステム 選択は基本的に「プロセス要件 - コンプライアンス フレームワーク - ライフサイクル コスト」のバランスを考慮して行われます。 2026年のトレンドは、高清浄度を追求するだけの粗雑なモデルが廃止され、デジタルシミュレーション（BIM CFD気流シミュレーション）に基づく緻密な設計、モジュール化とインテリジェンスを深く統合した施工モード、設計から施工、運用までをカバーするライフサイクル全体のコンプライアンス管理に置き換えられることを示しています。企業は選択する際、最初の見積もりを単に比較するのではなく、サービスプロバイダーが標準を超えた統合能力と業界のノウハウを備えているかどうかを評価することを優先する必要があります。

選び方 パネル 電子無塵クリーンルーム システム用ですか?

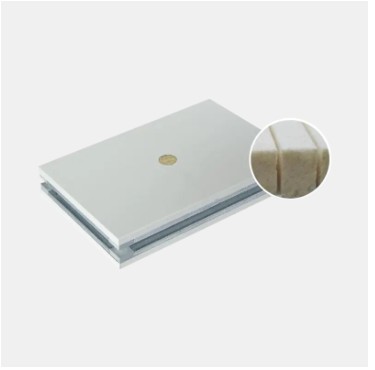

電子粉塵のないワークショップ用のクリーンルーム パネルを選択する場合、重要なのは単に最も高価な材料を選択することではありません。正しい選択は以下によって決まります 清浄度レベル、湿度条件、耐火性、帯電防止要件、メンテナンス頻度 。ほとんどの電子機器製造プロジェクトでは、機械製のロックウール パネルまたはマグネシウムベースのパネルが実用的で信頼できる選択肢となります。

• 一般的なエレクトロニクス組立ワークショップ: 機械製ロックウール クリーンルーム パネル
• 高清浄度ワークショップ：マグネシウムベースのクリーンルームパネル
• 湿気の多い環境: ポリウレタン クリーンルーム パネル
• 頻繁に修正が必要な箇所：アルミハニカムパネル
• ESDの影響を受けやすいエリア: 帯電防止表面処理を施したパネル

電子クリーンルームでパネルの選択が重要な理由

クリーンルームパネルは壁材や天井材だけではありません。これらは、空気の清浄度、密閉性能、および長期的な作業場の安定性に直接影響します。エレクトロニクスの製造は、粉塵、湿度の変動、静電気の影響を非常に受けやすいため、パネルの選択が適切でないと製品の歩留まりが低下する可能性があります。

• 接合部からの空気漏れにより清浄度レベルが低下する
• 湿気による変形はドアや窓の密閉に影響を与えます
• 発塵により敏感なコンポーネントが汚染される
• 静電気の蓄積により電子機器が損傷する可能性があります
• 頻繁なメンテナンスによりダウンタイムのリスクが増加

一般的なクリーンルームパネルのタイプの比較

ワークショップのタイプ別にパネルを選択

SMT生産ワークショップ

機器が密集した環境での安定した構造と耐火性のために、ロックウールまたはマグネシウムベースのパネルをお勧めします。

精密組立工場

平坦性の高いマグネシウムベースのパネルは、シール性能の向上に役立ちます。

多湿な気候のエレクトロニクス工場

耐湿性、断熱性に優れたポリウレタンパネルが適しています。

研究開発および試験エリア

アルミハニカムパネルは、将来的にレイアウト調整が必要なエリアに最適です。

購入前に確認すべき重要な要素

1. 鋼板の厚さ：構造的に安定した仕様を選択してください。
2. コア密度: 密度が高いほど、変形に対する耐性が優れていることを意味します。
3. 耐火等級: より高い耐火グレードを優先します。
4. 気密性: ジョイントのシール品質は清浄度に直接影響します。
5. 表面仕上げ：帯電防止または耐食性のニーズに応じて選択します。

予算と長期的なパフォーマンスのバランスを取る方法

現実的なアプローチは、 クリティカルゾーン用のプレミアムパネルとサポートエリア用の標準パネル .

• コア生産ゾーン：高安定パネル
• 廊下と保管庫: 標準クリーンルームパネル
• サービススペース: 基本的な筐体材質

インストールの品質が最終結果を決定します

たとえ優れたパネル素材であっても、施工品質が悪ければ十分な性能を発揮できません。以下の点をよく確認してください。

• 均一で密閉されたパネル接合部
• スムーズなコーナートランジション
• 密閉された天井と排気口の接続
• ドアと壁パネルを同一面に設置
• 合理的なメンテナンスアクセス開口部

結論

選ぶときは パネル 電子無塵クリーンルーム システムの場合は、優先順位を付けてください。 清浄度の安定性 > 安全性 > 耐久性 > メンテナンスの容易さ 。ほとんどのエレクトロニクス工場では、ロックウールとマグネシウムベースのパネルが信頼できる主流の選択肢ですが、湿気の多い環境やフレキシブルな使用環境には、ポリウレタンとアルミニウムのハニカムパネルが適しています。

低清浄度のワークショップではどちらがより実用的ですか: クリーンルームパネル または クリーンルームの窓 ?

清浄度の低い作業場（例えば、 ISO クラス 8、ISO クラス 9、または一般管理された生産エリア )、優先できるオプションが 1 つだけの場合、 通常、クリーンルーム パネルはクリーンルーム ウィンドウよりも実用的です 。これは、パネルがより広い面積をカバーし、壁の密閉性、清掃効率、耐久性、環境安定性を直接決定するためです。

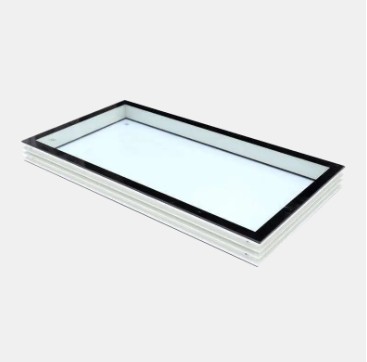

クリーンルームの窓も便利ですが、低グレードのクリーンルームでは主に照明、可視性、および局所的な分離を提供します。これらは通常、管理上のアップグレードですが、パネルは不可欠なエンクロージャ構造です。

• 限られた予算: クリーンルーム用パネルを優先
• 可視性が必要: クリーンルームの窓を追加する
• 新築: パネルと窓を一緒に計画する

低清浄度ワークショップがクリーンルームパネルを優先すべき理由

低清浄度の作業場は高度なクリーンルームよりも基準が低いですが、それでも防塵、防湿、汚染管理が必要です。クリーンルームパネルは主な壁と天井の材料として、環境により直接的な影響を与えます。

• 通常カバー 80%以上 エンクロージャ表面の
• 滑らかな表面により、洗浄と消毒が簡単になります
• 密閉されたジョイントにより外部からの塵の侵入を軽減します
• 断熱性と遮音性により作業場の安定性が向上します
• メンテナンスの迅速化と交換の容易化

クリーンルームの窓の実用的価値

クリーンルームの窓は重要ではありません。低グレードのクリーンルームでは、主に視覚的な管理と作業の快適性が向上します。観察、日光、監視が必要な場所に最適です。

• 部屋に入らずに生産状況をモニタリング
• 自然光条件を改善する
• 梱包、検査、緩衝地帯に最適
• ゾーニングとワークフローの監視をサポート

実際の比較: パネルとウィンドウ

パネルの優先順位付けに適したワークショップ

食品加工場

壁は頻繁に洗浄する必要があるため、汚れや腐食に対する耐性がより重要になります。

包装ワークショップ

防塵と清潔さはパネルの優先事項になります。

ストレージゾーンとバッファゾーン

通常、耐久性のある壁システムが最も実用的な解決策です。

いつ クリーンルームの窓 優先する価値がある

検査および監視エリア

管理者は室内に入らずに業務を見学することができます。

交通量の多いゾーン

視認性により、不必要なドアの開閉を減らすことができます。

照明が不十分な作業場

窓により自然光が入り、従業員の快適さが向上します。

低清浄度ワークショップの推奨構成

ほとんどの低清浄度生産エリアの場合、実用的な解決策は次のとおりです。 パネル first, windows second :

• 主壁と天井にクリーンルームパネルを使用
• 主要な観測ポイントに固定窓を設置
• 不要な開口部を減らして密閉性を向上
• 必要に応じて後でウィンドウを追加します

結論

清浄度の低いワークショップでは、一般にクリーンルームの窓よりもクリーンルームのパネルの方が実用的です。 基本的なシール性能、耐久性、洗浄効率、環境安定性 。クリーンルームの窓は、管理と可視性を補助するものとして使用するのが最適です。長期的な実用性を確保するには、まずパネルに優先順位を付けてから、必要に応じてウィンドウを追加します。
