クリーンルームのドアの種類: スライドドア vs スイングドア

ISO 8 の廊下と ISO 7 の充填室の間にある 4 平方メートルのエアロックは、壁パネルを立ち上げると約 900 mm の空き幅が残ります。 1000 mm のスイングリーフをそのギャップに取り付けると、オペレーターの作業ゾーンに 1 メートルの円弧をまっすぐにスイープします。スライド式リーフは床面積を奪うことなく閉まりますが、ポケットまたは表面トラックが必要で、スタッフがトロリーを押して移動する場合はドライブが必要です。

この 1 つのトレードオフで、ほとんどのクリーンルームドアの決定が説明されます。スイングドアがデフォルトです。よりシンプルで安価で、自動で閉まり、差圧に対して密閉するのが簡単です。開口部が狭い場合、交通量が多い場合、葉っぱが大きすぎて押すことができない場合、または人や物が通過する間部屋を密閉したままにする必要がある場合には、引き戸が最適です。どちらのタイプが一般的に優れているというわけではなく、間違った選択は通常、数か月後に閾値での粒子数の増加や 2 週間ごとのメンテナンス訪問によって表面化します。

以下は、機密領域で各タイプがどのように動作するか、実際の所有コストがどこにあるのか、そしてそれぞれが賢明な答えでなくなるのはどこなのかを示しています。広い部屋のコンセプトがまだ開いている場合は、クリーンルームシステム選定ガイドドアスケジュールに到達する前に、パネル、天井、空気の流れをカバーします。

スイングクリーンルームドアが圧力下でどのように動作するか

スイングドアはフレーム、ヒンジセット、リーフ、ガスケットで構成されています。クリーンルームではガスケットが重要です。リーフが閉じるとき、周囲のシールは、10 ～ 15 Pa 離れた 2 つの部屋の間の空気の移動を止めるのに十分な圧縮が必要です。そのため、クリーンルーム用リーフには、連続ガスケット、調整可能なヒンジ、およびバンに残されたものではなくリーフの質量に近いサイズが指定されています。

通常、葉は高圧側に振れるように垂れ下がっています。圧力によってドアがフレームから離れるのではなく、フレーム内に押し込まれるため、疲れたクローザーがドアを静かに雨漏り経路に変えることはありません。実際的な結果は、スイングリーフがクリーンルームに開くことです。これは、現場ではなく図面上でガウンの流れとトロリーのルートを確認する価値があります。

スイングドアが正解となる場所

交通量は少ないから中程度で、シフトごとに数十回の移動が行われます。
狭い開口部、通常は 800 ～ 1000 mm のシングルリーフまたは 1200 ～ 1800 mm のダブルリーフ。
サイクル速度よりも再現可能なシールが重要な部屋。
トラック、ポケット、またはヘッドマウントオペレーターを配置するスペースがない壁。
動力のない絞り。スプリングクローザーが最も簡単なフェールセーフです。

検査は静かな利点です。ガスケットを見て、圧縮を感じ、部屋を元の状態に戻して数分でクローザーを調整することができます。

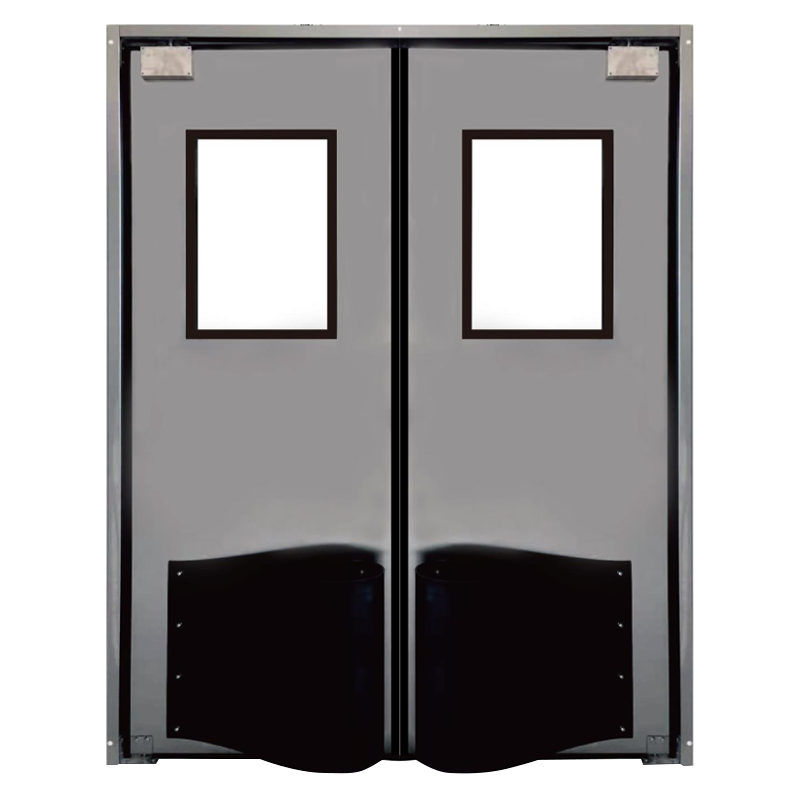

Swing Impact Door for High-Traffic Environments

交通量の多い環境向けスイングインパクトドア耐衝撃性パネルを備え、点検が容易な保護スイングドア。頻繁な往来で耐久性が求められる病院、クリーンルーム、倉庫に適しています。製品を見る→

クリーンルームのスライドドアがコストを稼ぐ場所

スライドドアは、ヒンジをローラー、トラック、ボトムガイド、そしてほとんどの設置ではベルトまたはラックドライブなどの機構と交換します。リーフは壁と平行に移動するため、スイングアークを消費しません。これが、スイングリーフがラックや機械のガードを汚す可能性があるコンパクトなエアロック、冷蔵室、資材通路でこの製品が指定される唯一の最大の理由です。

一般的なスライド構成

表面実装: トラックはクリーンサイドまたはダーティサイドの面に固定されており、設置と保守が最も簡単な配置です。
伸縮式: 壁の長さが制限されている場合、幅が等しくない 2 枚以上のリーフを短いポケットに重ねます。
二分割: 2 枚の葉が中央から開いており、広い開口部と高い流量を実現します。
密封スライド: ドロップダウンまたは膨張式ガスケットは、完全に閉じた場合にのみリーフを密閉します。

密閉性は、スライドドアが歴史的に不十分だった部分です。単純なブラシまたはリップガスケットはサイクルごとにフレームに沿ってこすれ、リーフが曲がり始めるとすぐに漏れます。ドロップダウンガスケットは閉じた位置でのみ床とフレームに接触し、漏れの数値がスイングドアのそれに近くなるため、その摩耗を回避します。

ドライブの選択によって経済が変わります。電動スライドドアは、通過窓またはエアシャワーと連動して、一度に 1 つの開口部だけが開くようにすることができます。これは、クローザーと戦う電気攻撃がなければ手動スイングリーフでは行うことができません。開口幅が約 2000 mm を超えると、自動化により、重い手動リーフを安全上の問題に変える到達距離と労力の問題も解消されます。

クリーンルームドアメーカー Kaisier が地球をきれいにする Tech が明日に力を与える製品を見る→

クリーンルームドアのスライド式とスイング式: 並列

どちらのカラムも、特に明記されていない限り、パネル壁の同じ開口部、差動 10 ～ 15 Pa、手動使用を想定しています。自動化または密閉ガスケットが追加されるとすぐに数値が変化します。

1000 mm の片開きドアの一般的なトレードオフ。実際の数値は、差圧、ガスケットの設計、ドライブの仕様によって異なります。
基準	スイングドア	引き戸
クリアランスが必要です	葉の幅に等しい円弧、約1m	壁面に沿ったトラックまたはポケット
シール品質	ラッチエッジで圧縮された連続ガスケット	ガスケットによって異なります。スイングにマッチするドロップダウンタイプ
圧力の挙動	圧力により葉をフレームに固定するのに役立ちます	圧力によりリーフがガイドに押し付けられます
サイクルタイム	2-4秒手動または電動	電源を入れると 1 ～ 3 秒、手で押すと遅い
交通容量	シフトごとに数十の動きに適しています	連続的な流れとトロリーの交通に適しています
広い開口部	八重葉は重くなるのでスペースが必要	二分割または伸縮式でコンパクトに保ちます
電力損失	スプリングクローザーはリーフを閉じた状態に戻します	手動リリース。一部のドライブがフェールオープンします
メンテナンスポイント	ヒンジ、クローザー、ガスケット	ローラー、トラック、ベルト、ガイド、ガスケット
設置コスト	より低いベースライン	ドライブとコントロールを含めるとさらに高くなります
ベストフィット	エアロック、ガウンルーム、ISO 5-8 スイート	堅固な壁面、低温室、自動ライン

性能を決める材料、ガスケット、ハードウェア

タイプは仕様の半分しかありません。ガスケットが不十分な賢明なスイングドアは失敗しますが、適切に設計された気密シールを備えたスライドドアは合格します。クラスを維持できるドアと、毎月調整が必要なドアを分けるのは 5 つの詳細です。

リーフ構造: 乾燥エリアには粉体塗装スチール、拭き取りゾーンには HPL 仕上げのアルミニウム合金、洗浄と耐食性が重要な場合にはステンレス鋼 304 または 316。
ガスケット: 連続 EPDM またはシリコン、フレームを分解せずに交換可能、力ではなく調整可能なハードウェアによって圧縮されます。
ビジョンパネル: ガラスが漏れ経路にならないように、フラッシュガラスと分類されたゾーンの間の二重ガラス。
ハードウェア: ステンレス製のヒンジとリーフ質量のクローザー評価に加え、幅広のスライドリーフにフロアガイドが付いています。
制御: インターロック、フットセンサー、カードリーダー、電源なしで動作する機械式緊急リリース。

ステンレス製のリーフは、表面を損傷することなく頻繁な洗浄に耐えられるため、製薬工場や食品工場では一般的な答えです。本当の問題は、ステンレスの見栄えが良くなるかどうかではなく、洗浄体制によって、資産の耐用年数内にコーティングされた仕上げが剥がれてしまうかどうかです。

Stainless Steel Cleanroom Door for GMP Environments

GMP環境用のステンレス製クリーンルームドアシームレス構造と多段階シールを備えたステンレス製クリーンルームドアで、GMPクリーンルームや頻繁な清掃が必要な無菌環境に適しています。製品を見る→

実用的な選択チェックリスト

ドアのスケジュールが決まる前に、これらの作業を完了してください。モデルだけでなく、タイプも変更できます。

両側の自由幅と自由壁面を測定します。多くの場合、答えは 1 つのタイプをすぐに削除します。
トロリーを含む絞りごとのシフトごとの動きをカウントし、手動リーフが現実的かどうかを判断します。
圧力差とその方向を確認し、それに応じてリーフを吊るしたり誘導したりしてください。
美しさよりずっと前に仕上がりが決まるため、クリーニング方法を確認してください。
開口部を通過窓、エアシャワー、またはアクセスパネルと連動させる必要があるかどうかを決定します。
故障モードに同意します: 停電時、ドアは閉じるべきですか、開いたままにするべきですか、それとも手動で使用するために解放すべきですか?

よくある質問

ISO5のクリーンルームに適したタイプはどれですか?

連続圧縮ガスケットはそのクラスで最も単純で信頼性の高いシールであるため、通常はスイングドアから開始します。レイアウトにスイングアークの余地がない場合、または開口部が次のゾーンと連動する必要がある場合にのみ、気密スライドを選択してください。

引き戸は圧力に関してスイングドアに匹敵しますか?

はい、閉じた位置でのみ密閉するドロップダウンまたは膨張式ガスケットを使用します。普通のブラシシールは、トラックがどれだけ正しく位置合わせされていても、リーフが曲がるとすぐに漏れてしまいます。

スイングリーフにはどれくらいのクリアランスが必要ですか?

おおよそリーフの幅にハンドルとオペレーター用の 50 ～ 100 mm を加えた値を考慮してください。つまり、900 mm のリーフでは、リーフが開く側に約 1 メートルの透明な床が必要になります。

クリーンルームのスライドドアには常に電源が必要ですか?

いいえ、約 60 kg までの葉は、優れたローラーを使用して手動で操作できます。それを超えると、手動で使用すると、オペレーターとトラックの調整の両方に負担がかかります。

過剰に指定せずに 2 つのどちらかを選択する

ほとんどの施設では両方のタイプが存在することになりますが、それは正しい結果です。硬い密閉性と簡単なメンテナンスが重要なエアロックやガウンルームで葉をスイングします。壁の走行距離が短い場合、交通量が一定である場合、または開口部が次のゾーンと連動する必要がある場合に、スライディングリーフが使用されます。

クリアランス、差圧、交通量からタイプを決定し、残りの予算をガスケット、ハードウェア、ドライブに費やします。パネルや天井のレイアウトと合わせてドアのスケジュールも確認したい場合は、図面を送ってくださいそして、構築可能な仕様を持って戻ってきます。
