FFU Unit Manufacturer

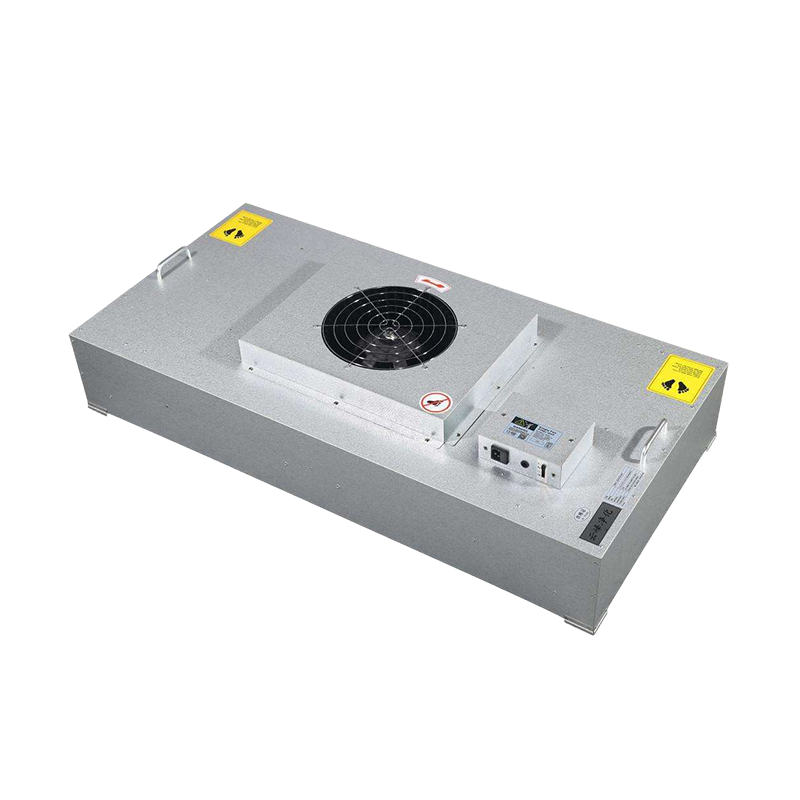

製品の特徴:
ファンにはドイツEBM社製ダイレクトドライブ高効率遠心ファンを採用しており、長寿命、低騒音、メンテナンスフリー、低振動、無段階速度制御が特長です。ファンは信頼性が高く、動作寿命は 50,000 時間以上です。
特にモジュール式の超クリーン生産ラインに適しており、プロセス要件に応じて個別に使用することも、直列に接続してクラス 100 組立ラインを形成することもできます。
ハウジングにはステンレス鋼、アルミニウム合金、または冷間圧延鋼板を使用しており、軽量で耐食性、防錆性、美観に優れたデザインとなっています。
品質を保証するために、工場から出荷される前に、米国連邦規格 209E に従ってパーティクル カウンターを使用して各製品が個別にスキャンおよびテストされます。
オプションのアクセサリ:
省エネ、集中コンピュータ制御、安定した動作、低騒音、デジタル速度制御を特徴とするドイツの EBM DC ファン。高効率フィルターの初期抵抗の下で 50% 以上のエネルギーを節約できるため、運用コストが低くなります。 1台のコンピュータで約8000台のファンの動作、速度調整、状態監視を集中制御できます。
ULPA超高性能フィルター。
円形ダクト インターフェイス。
カイジエについて
Kaisier が地球をきれいにする Tech が明日に力を与える
Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM Fan Filter Unit Company and FFU Unit Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
名誉の証明書
最新ニュース
メッセージのフィードバック
FFUユニット Industry knowledge
クリーンルーム システムでは、 FFU （ファンフィルタユニット）は、ファンと高効率フィルタを一体化し、天井面格子に直接取り付ける、クリーンエアを供給する中核装置です。明確な結論は次のとおりです。 FFU のエネルギー効率、騒音レベル、耐用年数、および制御方法は、クリーンルームの運用コストと清浄度の安定性を直接決定します。 EC ブラシレス DC ファンと H14 高効率フィルターを備えた FFU は、定格風量で従来の AC ファンユニットと比較してエネルギー消費を 50% 以上削減し、騒音レベルを 52dB 以内に維持し、集中監視およびグループ制御機能を提供します。 。以下では、ファンのタイプ、濾過システム、ハウジング構造、インテリジェント制御、および選択パラメータの 5 つの側面から詳細な技術リファレンスを提供します。
ファンの種類: EC ファンと AC ファンの包括的な比較
ファンは FFU の中核コンポーネントであり、エネルギー消費、騒音レベル、耐用年数を直接決定します。 2 つの主流のファン タイプの詳細な比較を以下に示します。
| パフォーマンスパラメータ | EC ブラシレス DC ファン | ACファン（従来型） | 利点の比較 |
|---|---|---|---|
| モーター効率 (%) | ≧70% | 40-50% | EC はエネルギー消費を 40% 削減します |
| 速度制御方式 | 0-10V/PWM/RS485無段階 | 変圧器/トライアック (ステップ型または制限付き) | EC はよりスムーズで広い制御範囲を提供します |
| 騒音レベル (dBA) | 48-52 @定格風量 | 55-62 @ 定格エアフロー | EC は 3 ～ 10dB 静かです |
| 設計寿命(時間) | ≧80,000 (例: ドイツの EBM) | 50,000～60,000 | EC の寿命が 30 ～ 60% 長くなります |
| メンテナンス要件 | メンテナンスフリー（ブラシレス） | カーボンブラシ・コンデンサー交換 | ECはメンテナンスフリー |
| 相対コスト | ベースライン 30-50% | ベースライン | EC の回収期間は約 30 年です。 1～2年 |
ろ過システム: HEPA と ULPA の選択とリークテスト
FFU のフィルターは、供給される空気の清浄度レベルを決定します。さまざまなフィルターグレードの技術パラメータとアプリケーションシナリオを以下に示します。
| フィルターグレード | 効率(@0.3μm) | 初期抵抗(Pa) | 該当する清浄度クラス | 代表的な用途 |
|---|---|---|---|---|
| H13 (HEPA) | 99.97% | 180-220 | ISO 7-8 (クラス10,000/100,000) | 電子機器組立、食品包装 |
| H14 (HEPA) | 99.995% | 220-280 | ISO6（クラス1,000） | 医薬品GMP、医療機器 |
| U15 (ULPA) | 99.9995% | 250-320 | ISO5（クラス100） | 半導体リソグラフィー、BSL labs |
| U17（ウルパ） | 99.999995% | 300-380 | ISO 4-5 (クラス 10/100) | 先端半導体、ナノテクノロジー |
軽量化と耐食性を両立する筐体構造と材質
FFU ハウジングには、ステンレス鋼、アルミニウム合金、冷間圧延鋼の 3 つの材料が一般的に使用されます。詳細な比較を以下に示します。
| 材質 | 重量(kg/台) | 耐食性 | 表面仕上げ | 該当するシナリオ | 相対コスト |
|---|---|---|---|---|---|
| 304 ステンレス鋼 | 25-30 | 素晴らしい | ブラッシュド/ミラー | 製薬、食品、腐食環境 | ベースライン 50% |
| アルミニウム合金 | 18-22 | 良い | 陽極酸化処理 | 電子機器のクリーンルーム、軽量アプリケーション | ベースライン 20% |
| 冷間圧延鋼粉体塗装 | 20-25 | フェア | 静電スプレー（≧80μm） | 一般産業、低予算プロジェクト | ベースライン |
インテリジェント制御システム: グループ制御とエネルギー監視
現代のクリーンルームでは、 FFU 多くの場合 (数百から数千のユニット)、集中管理のためのインテリジェントな制御システムが必要です。制御システムの中核となる機能は次のとおりです。
- 集中監視プラットフォーム ：1台のコンピュータで最大2台まで集中制御可能 8,000 EC ファン FFU 各ファンの速度、動作ステータス、障害アラーム、累積稼働時間をリアルタイムで監視します。
- ゾーングルーピング制御 : FFU は、エリアまたは清浄度クラスごとにグループ化して、統一された速度調整と起動/停止制御を行うことができます。たとえば、生産時間中は高速動作し、夜間や非生産時間帯は低速省エネモードに自動的に切り替わります。
- 差圧連動 : クリーンルームの差圧センサーにリンクされており、部屋の圧力が設定値を下回ると自動的に FFU 速度を上げて圧力の安定性を維持します。
- エネルギー消費の統計と最適化 ：システムは、FFU ごとの累積電力消費量を自動的に計算し、エネルギーレポートを生成し、高消費電力ユニットを特定し、運用戦略を最適化します。 ECファンが実現できること 50%以上のエネルギー節約 初期の HEPA フィルター抵抗未満。
- リモートアクセスとアラーム : LANまたはインターネット経由の遠隔監視をサポートします。ファンの故障、フィルターの詰まり、または通信の中断に対して、アラーム通知 (SMS/電子メール/APP プッシュ) を自動的に送信します。
制御方法: EC ファンは 0 ～ 10V、PWM、または RS485 通信速度制御をサポートしており、応答時間は 1 秒以下です。 ドイツの EBM などの信頼できるブランドを選択すると、MODBUS RTU プロトコルを介してホスト コンピューターとシームレスに統合する信頼性の高い組み込み制御モジュールが保証されます。
設置と選択: クリーンルームにおける FFU の主要な適用ガイドライン
以下は、FFU の選択と取り付けに関する主要なパラメータと推奨事項です。
| アプリケーションシナリオ | 推奨FFUサイズ(mm) | 定格風量 (m3/h) | 面速度 (m/s) | 配置密度 (個/m²) |
|---|---|---|---|---|
| ISO5（クラス100） full coverage | 1175×575または1225×1225 | 1000-1500 | 0.35～0.45 | 90～100%のカバー率 |
| ISO6（クラス1,000） partial coverage | 1175×575 | 800-1000 | 0.25～0.35 | 20～35% |
| ISO7（クラス10,000） | 1175×575 | 600-800 | 0.22～0.28 | 15-25% |
| 材質/localized clean zone | 610×610またはカスタム | 300-600 | 0.35～0.50 | 局所的な配置 |
FFU のメンテナンスとライフサイクル管理
FFU を長期にわたって安定して動作させるには、定期的なメンテナンスが重要です。推奨されるメンテナンス スケジュールは次のとおりです。
- 月次点検 : FFU の動作状態 (異音や振動がないこと)、差圧計の測定値 (初期値と傾向を記録)、プレフィルターの塵埃の蓄積を確認します。
- 四半期ごと : ファンのインペラとハウジングの内部を清掃します (糸くずの出ないワイプとイソプロピル アルコールを使用)。電気接続が緩んでいないか確認します。
- 半年ごと : FFU 出口速度と均一性をテストします (少なくとも 5 点を測定)。速度偏差が ±20% を超える場合は、ファン速度を調整するか、フィルターを検査してください。
- 毎年 : PAO リークテストを実行して、HEPA/ULPA フィルターのリークがないことを確認します。差圧センサーと制御システムを同時に校正します。
- フィルター交換 : 差圧が初期抵抗の 2 倍に達した場合、または PAO リークテストで漏れが判明した場合はフィルターを交換してください。交換後に漏れがないか再テストします。
FFU 高品質の EC ファン (ドイツの EBM など) を装備した場合、通常のメンテナンス条件下で、 ユニットの総耐用年数は 10 年以上で、ファン コンポーネントは 80,000 時間の連続故障なし動作が可能です。 。各 FFU の設置日、メンテナンス履歴、フィルター交換間隔を文書化した機器記録を確立することで、予知保全が可能になり、清浄度を損なう可能性のある突然の故障を防止できます。
