クリーンルーム システムでは、窓は自然光と外部の観察機能を提供するだけでなく、 圧力差を維持し、粒子の侵入を防ぐための重大な弱点 。明確な結論は次のとおりです。 資格のある クリーンルームの窓 気密性 (空気漏れ ≤0.3 m3/(h・m2) @100Pa)、表面平滑性 (Ra≤0.8μm)、結露耐性、消毒剤による腐食耐性の 4 つの要件を同時に満たす必要があり、これを満たさないと、同等の面積の壁パネルよりも深刻に清浄度が損なわれる可能性があります。 。以下では、ガラスの選択、密閉構造の設計、フレームの材質、設置の可否という 4 つの側面から詳細な技術リファレンスを提供します。

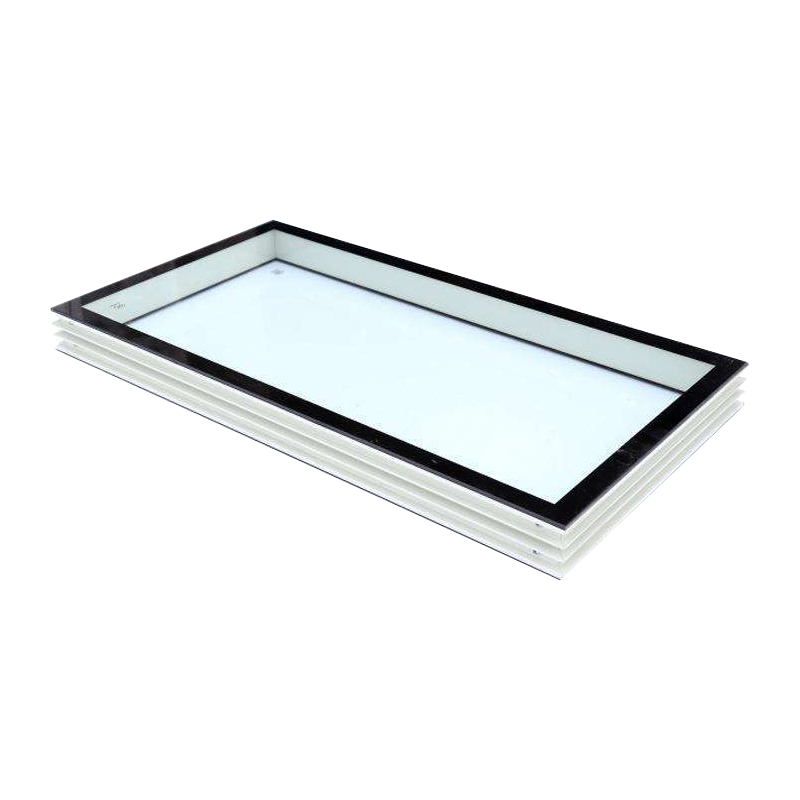

ガラスの選択: 2 つの主流タイプの技術パラメータの比較

クリーンルームの窓に使用されるガラスの選択は、光透過率、安全性、断熱・結露防止性能に直接影響します。最も一般的に使用される 2 種類のガラスの詳細な比較を以下に示します。

シール構造設計：気密性を高める5つの防御線

シール性能は、 クリーンルームの窓 が彼らの核となる価値です。完全なシーリング システムは、次の 5 つの層で構成されています。

1. ガラスとフレームの間にシリコンシーラント : 中性防カビ性シリコーンシーラントを使用し、目地幅 8 ～ 12mm、深さ ≥5mm で途切れることなく連続して使用する必要があります。トリムストリップガスケットを使用する方法は、ストリップとガラスの間に微小な隙間が存在するため禁止されています。
2. フレームと壁パネルの間のフラッシュシーリング : 窓枠とクリーンルームパネルは、さねはめまたはシーラントコーキングを使用して接合し、隙間 ≤2mm で中性シーラントを充填する必要があります。
3. 複層ガラスキャビティシール : 断熱ガラスのエッジシールは二重シール構造を使用しています。最初のシールはブチルゴム (ホットメルトシール)、2 番目のシールは多硫化物または構造用シーラントで、アルゴン漏洩率 ≤1%/年を保証します。
4. ガラス内結露防止乾燥装置 : キャビティには、自重の 25% 以上の吸湿能力を持つ 3A または 4A モレキュラーシーブ乾燥剤が充填されており、-40°C の露点でも結露が発生しません。
5. フレームと壁の間の圧力均等化穴 (オプション) : 差圧変動が大きいクリーンルームでは、フレームに微小均圧穴を設置することで、差圧によるガラスの変形やシーラントの損傷を防ぐことができます。

気密合格基準：差圧50Paにおいて、窓全体の空気漏れ量が0.3m3/(h・m2)以下であること。 。シーラントの劣化をチェックするために、スモークトレーサーテストを年に一度実施することをお勧めします。

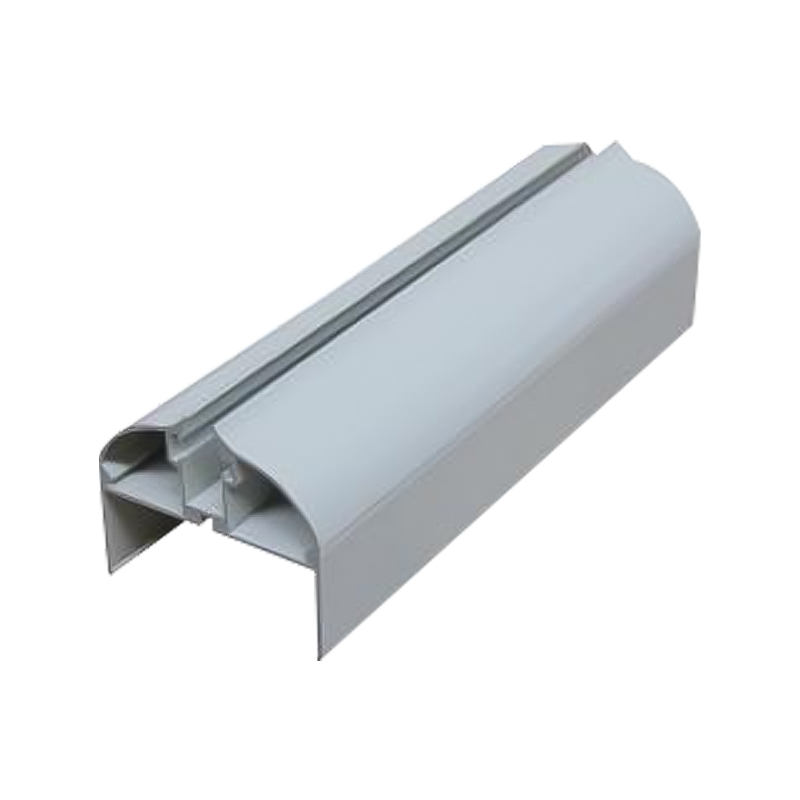

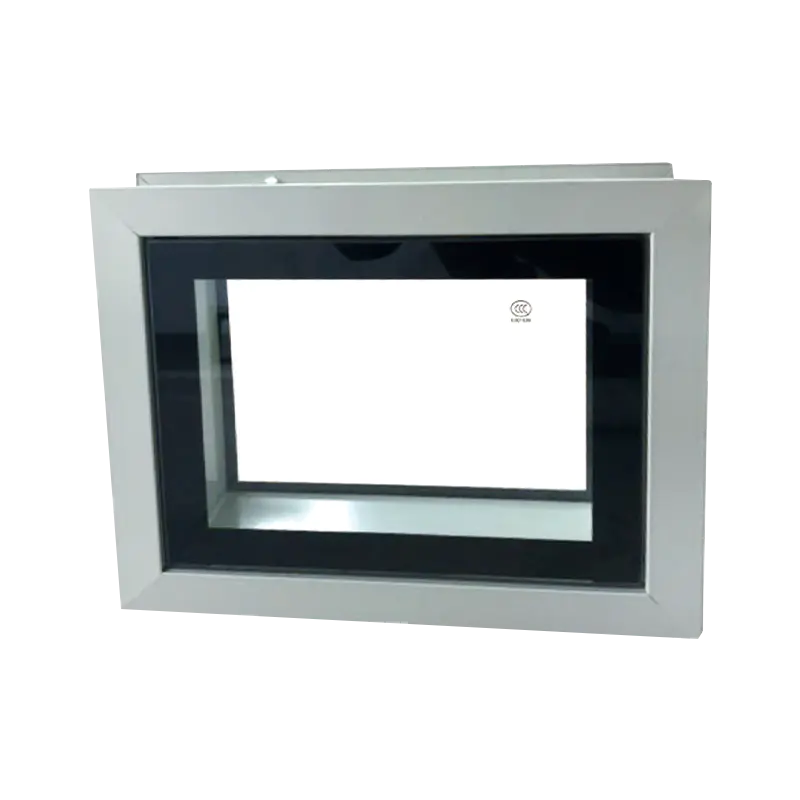

フレーム材質比較：ステンレス鋼、アルミ合金、カラー鋼の適用シーン

窓のフレーム素材の選択は、耐食性、清掃性、全体的な耐用年数に直接影響します。 3 つの主流素材の詳細な比較を以下に示します。

結露防止技術: 冷蔵倉庫および温度管理されたクリーンルーム向けに特化した設計

冷蔵倉庫（2～8℃）と温度管理されたクリーンルーム（20～24℃）の間の観察窓では、温度差が15℃を超えると容易に結露が発生し、ひどい場合には結露が下の製品に滴下する可能性があります。効果的な結露防止対策は以下の3つです。

• アルゴン充填Low-Eコーティング : キャビティをアルゴンで満たす (濃度 ≥90%) と、対流熱伝達が減少します。 Low-E コーティングにより、放射熱伝達が 50% ～ 70% 削減されます。この組み合わせにより、ガラス内部の表面温度が 2 ～ 3°C 上昇し、結露を効果的に防ぎます。
• 電気加熱ガラス : 透明導電膜がガラス表面にコーティングされ、電力密度 50 ～ 100W/m² の低電圧安全電源 (24V または 36V) で駆動され、ガラス表面温度を露点以上に保ちます。極端な温度差のシナリオに適しています (例: -25°C の冷蔵倉庫の観察窓)。
• サーマルブレイクフレーム : 金属フレームの内側に断熱ストリップ (PA66 または PU) を追加して、熱/冷気の伝導を遮断し、フレーム内面の結露のリスクを軽減します。

検査方法: 極端な条件下で 24 時間動作させた後、ガラスの内側表面とフレームの端を検査します。目に見える結露や曇りがないことを確認してください。 。電気的に加熱されたガラスの場合、加熱の均一性、つまり任意の 2 点間の温度差が 3°C 以下であることをテストする必要があります。

設置と受け入れ: 9 つの重要な現場検査ポイント

インストール品質 クリーンルームの窓 長期的な性能と清浄度保持能力に直接影響します。現場での受け入れにおける重要な検査ポイントは次の 9 つです。

1. フレームの鉛直度/水平度 : 垂直偏差 ≤ 2mm/m、水平偏差 ≤ 1.5mm/m。
2. ガラス表面品質 ：傷、気泡、石、亀裂なし。 0.1mm より深い傷は拒否されます。
3. シーラントの連続性 : シーラントのビードは、気泡、切れ目、亀裂がなく、連続的かつ完全である必要があります。目地幅は均一、偏差≤±1mm。
4. フレームと壁のパネル接合部 : 接合部の平面度 ≤ 1mm/2m、ギャップ ≤ 2mm、シーラントが密に充填されています。
5. 断熱ガラス内部の清浄度 : キャビティにほこり、湿気、指紋がありません。露点試験 ≤-40°C;
6. 気密性試験 : 煙管またはエアゾールを使用して、窓の周囲に煙を放出します。内側に煙の侵入が見えないようにしてください。空気漏れが 50Pa で 0.3 m3/(h・m2) 以下の場合には、差圧漏れ検出を推奨します。
7. 結露試験（必要な場合） : 極端な温度差条件を 24 時間シミュレートします。ガラスの内側表面に結露はありません。
8. 衝撃試験（サンプリング） : 1040g の鋼球を 1.2 メートルの高さからガラスの中心に落とします。ひび割れは許容されますが、ガラスが割れたり、貫通穴が開いたりしてはなりません。
9. 表面粗さ測定 : フレーム表面に表面粗さ計を使用します — Ra≤0.8μm。ステンレスフレームの場合、Ra≤0.4μm。

アン 年次検査制度 シーラントの劣化（硬化、亀裂、または剥離）、断熱ガラスシールの破損（内部の曇りや虹模様の観察）、およびフレームの腐食に重点を置いて、この方法をお勧めします。修理または交換を通じて問題に迅速に対処します。

クリーンルーム用窓の一般的なアプリケーション シナリオと選択の推奨事項

以下に、4 つの典型的なアプリケーション シナリオとその推奨構成を示します。
