クリーンルーム システムでは、人員や資材によって運ばれる粒子が最大の汚染源の 1 つです。エア シャワー ルームでは、高速のクリーンな気流を使用して、人の表面や梱包材に付着したほとんどの遊離粒子を除去します。明確な結論は次のとおりです。 標準 エアシャワー 25～30m/sで15～30秒間運転すると、人が持ち込む0.5μm以上の粒子を95%以上削減できるため、ISOクラス5～ISOクラス7のクリーンルームの入り口に不可欠な前処理装置となっています。 。その性能は、クリーン ゾーンの汚染負荷を直接決定します。以下では、エアシャワー効率、構造パラメータ、ノズル設計、インターロック制御、選択のポイントの 5 つの側面から詳細な技術リファレンスを提供します。

エアシャワーの効率: 主要なパフォーマンス指標とデータ

エアシャワーの核となる性能はパーティクル除去効率です。業界で認められている主要な指標は次のとおりです。

構造設計：寸法、材質、ノズルのレイアウト

エア シャワーの構造設計は、ユーザー エクスペリエンスとシャワーの効果に直接影響します。主要な設計パラメータは次のとおりです。

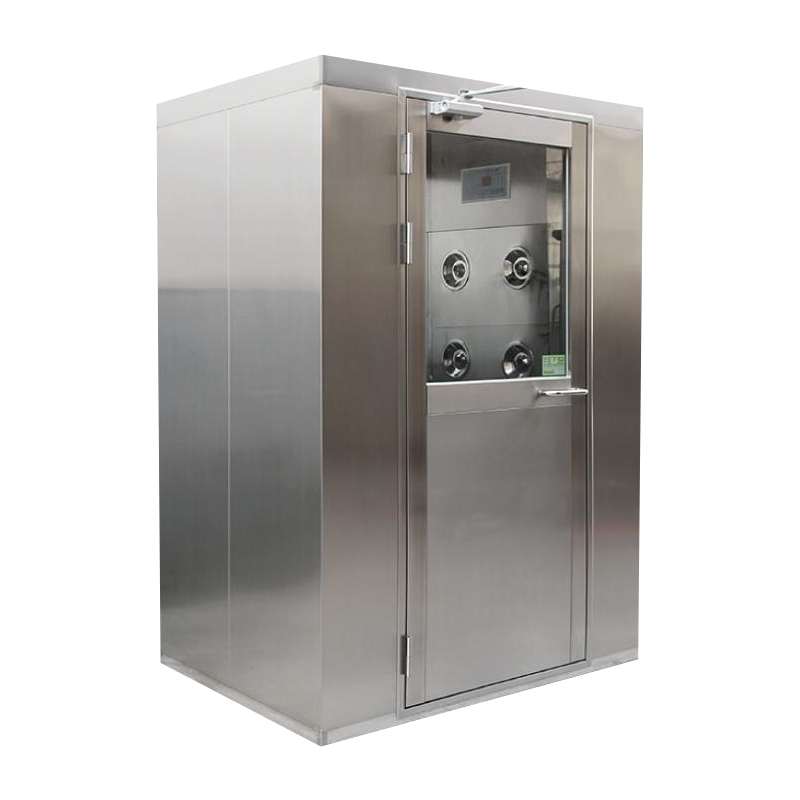

• 全体の寸法 ：標準一人用エアシャワー寸法（W×D×H）は1200×1000×2100mm、通路寸法は800×900×1950mmです。二人用エアシャワーは幅1500～1800mmです。材料エアシャワーの場合、深さは 1500 ～ 2000mm に増やす必要があります。
• チャンバー材質 : 外壁には、静電スプレー塗装を施した 1.2 ～ 1.5 mm の冷間圧延鋼材を使用しています。内壁には 1.0 ～ 1.2 mm のステンレス鋼 (304) を使用 。天井と床にもステンレスを使用しており、床には滑り止めエンボス加工（模様高さ0.3～0.5mm）が必要です。
• ノズルレイアウト : 片面シャワーは低グレードのクリーンルーム (ISO 7-8) に適しています。両面シャワーが標準装備されており、片面シャワーよりも約 30% 高い効率を実現します。 ISO 5～6のハイグレードクリーンルームに適した三面シャワー（両面トップ）で頭や肩の死角をカバー 。ノズル数: 1 人用の両面エア シャワーには、通常 6 ～ 8 個のノズル (片面あたり 3 ～ 4 個) があります。
• ノズル角度 : ノズルは次のとおりです。 調整可能 (0-30°) 、スタンディングエリアを目指しました。上部ノズルは下に 15 ～ 20°傾斜し、頭と肩をカバーします。下部ノズルは下腿と足をカバーするために上向きに 10 ～ 15 度傾斜しています。
• フロアデザイン : ステンレス製の格子または穴あきプレート 口径 ≤5mm、下部に集塵引き出しがあり、取り除かれた粒子を定期的に掃除できます。カートの通過に対応するには、グレーチングの耐荷重が 300 kg/m2 以上である必要があります。

交通量の多い物流通路 (資材、設備の搬入など) の場合、 ウォークスルーエアシャワートンネル (カスタムの長さ 3 ～ 6 メートル) が推奨されます。この場合、担当者が歩きながらシャワーを完了するため、効率が向上し、混雑が回避されます。

ファンと濾過システム: エアフローのパワーと清潔さの中核

のファンとフィルター エアシャワー シャワーの速度と空気の清浄度を決定します。定量的な比較を以下に示します。

インターロック制御およびアクセス制御システム

エアシャワーのドア制御ロジックは、二次汚染を防止するための中核となる機構です。完全な制御システムは次の要件を満たす必要があります。

1. 電子インターロック ：入退室ドアを同時に開けることはできません。一方のドアが開くと、もう一方のドアは自動的にロックされます。エアシャワーサイクル中は両方のドアがロックされます。
2. エアシャワーロジック : 人員が入場 → 入口ドアが閉まる → センサーが人員を検出 (赤外線またはマイクロスイッチ) → ファンが自動的に始動 → シャワータイマーが開始 (15 ～ 99 秒に調整可能) → シャワー終了後、1 ～ 2 秒遅れて → 出口ドアのロックが解除される。
3. エマージェンシー機能 : 停電または緊急の場合、両方のドアは開く力 ≤67N で手動で開くことができる必要があります。 出力要件を満たすため。緊急停止ボタンも設置する必要があります。押すとファンが直ちに停止し、両方のドアのロックが解除されます。
4. アクセス制御の統合 (オプション) : IC カード、指紋、または顔認証システムと統合することができ、許可された担当者のみが玄関ドアの解錠を行うことができます。コントローラーは、各シャワーの時間、人員情報、および機器の状態を記録する必要があります。
5. 音声案内 : 高品質エアシャワーには音声ガイダンスシステムを搭載する必要があります シャワープロセスを通じて担当者を誘導するため（例：「エアシャワーに入ってください」、「腕を上げて振り返ってください」、「シャワー中です。ドアを開けないでください」など）。

インターロック システムの信頼性要件: MTBF ≥50,000 時間、インターロック応答時間 ≤0.5 秒 。安全性と信頼性を確保するために、インターロック機能のテストを毎月行うことをお勧めします。

設置とメンテナンス: 現場での重要なポイント

エアシャワーの適切な設置と定期的なメンテナンスは、長期的な性能を確保するために重要です。重要なポイントは次のとおりです。

• 現場での設置 : エアシャワーはクリーンルームの入口パーティションに設置し、チャンバーと壁パネルの間の隙間が 2mm 以下で、中性シーラントを充填してください。床は地面と水平である必要があり、水平偏差 ≤2mm/m です。電源ケーブルには、専用回路を備えた少なくとも 3×1.5mm² の難燃性ケーブルを使用する必要があります。
• フィルター交換サイクル : プレフィルター (G4 グレード) は 3 ～ 6 か月ごとに掃除または交換する必要があります。 HEPA フィルター (H13/H14) は、差圧計の測定値に基づいて、通常 1 ～ 2 年ごとに交換されます。ほこりの多い環境や汚染がひどい環境では、交換サイクルを短くする必要があります。
• 毎日の清掃 : ステンレス製の内壁、床格子、集塵引き出しを毎日掃除してください。粒子の再飛来を避けるために、集塵引き出しを毎週掃除することをお勧めします。ファンの吸気口は月に一度点検して、蓄積したほこりを取り除く必要があります。
• 速度とフィルターのリークテスト : 6 か月ごとにノズル出口速度を測定します。 20 m/s 未満の場合は、ファンまたはフィルターの詰まりを確認してください。 PAO 漏れテストを年に 1 回実施して、HEPA フィルターに漏れがないことを確認します。
• 一般的なトラブルシューティング : ファンが動作していない → 電源、ヒューズ、過負荷保護を確認してください。速度が不十分 → フィルターの詰まり、ファンの回転方向を確認してください。ドアロックの故障 → ソレノイドコイル、磁気ドアスイッチ、制御基板を確認してください。

を確立する 四半期ごとのメンテナンスログ フィルターの差圧、速度、騒音レベル、修理履歴を記録することは、エア シャワーの長期安定した動作を確保するためのベスト プラクティスです。

選択に関する推奨事項: 選択 エアシャワー 清浄度クラスとアプリケーションシナリオ別

以下は、4 つの典型的なアプリケーション シナリオに対する選択の推奨事項です。
