スチール製床デッキ Manufacturer

スチール製フロアデッキは、冷間成形された亜鉛メッキ鋼板で、エンボス加工されたリブとくぼみがあり、 永久型枠と複合補強材の両方 コンクリート床スラブで。鉄骨構造のフレームワークと統合すると、木材や合板の仮設型枠が不要になり、現場の労働力が軽減されます。 40～60% 、優れた剛性と耐荷重能力を備えた複合床システムを作成します。その材料利用率は通常、次のとおりです。 70～80% 高層ビルや物流倉庫、大規模商業施設などに経済的に最適なソリューションです。

取り外し可能な型枠に依存する従来の現場打ちコンクリート スラブとは異なり、鋼製デッキは完成したスラブに埋め込まれたままとなり、床底部の引張補強に積極的に関与します。この二重の機能特性により、北米、ヨーロッパ、アジア全域で鋼製デッキが現代の鉄骨構造建設の標準的な手法となっています。

主要な技術パラメータと命名規則

スチール製フロアデッキ製品は、重要な幾何学的寸法をコード化する標準化された命名システムに従っています。この規則を理解することは、正確な仕様と調達のために不可欠です。

モデル番号の解読

典型的なモデル指定は次のとおりです。 YX 51-253-760 は 3 つの数値コンポーネントに分解されます。

• 51 — リブの高さ (ミリメートル単位) (波の高さ)。これにより、複合アクションの深さとスラブ全体の厚さが決まります。
• 253 — 波のピッチ (ミリメートル単位) (隣接するリブ間の中心間距離)。これはデッキのスパン能力とコンクリートのグリップに影響します。
• 760 — 有効カバレッジ幅 (ミリメートル単位)。これは、各シートが重なった後の床面積に寄与する正味の幅です。

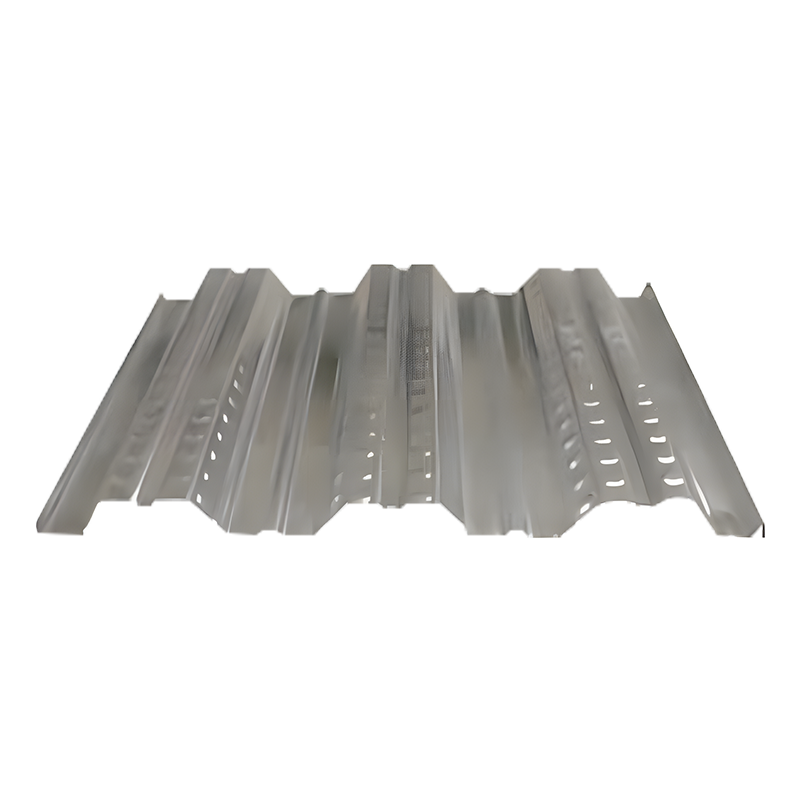

たとえば、YX 51-253-760 ハイリブ耐荷重スチール フロア デッキには、 波の高さ 51 mm、波のピッチ 253 mm、有効カバレージ幅 760 mm 展開幅1000mm、材料利用率76%。このモデルは、耐荷重と建設速度の両方が重要となる多層階および高層の鉄骨構造の建物向けに特別に設計されています。

重要な寸法仕様

モデルコードを超えて、いくつかのパラメータが構造性能を制御します。

• ベース鋼の厚さ : 標準的な耐荷重用途では通常 0.8 ～ 1.5 mm。頑丈な工業用床には最大 2.0 mm が必要な場合があります。
• 展開幅 : ロール成形前の平坦なシートの幅。通常は 1000 mm または 1250 mm で、コイルの選択と無駄の最小化を決定します。
• 材料利用率 ：(有効被覆幅/展開幅)×100%で計算されます。比率が高い (75 ～ 80%) と、材料の使用効率が高く、平方メートルあたりの鋼材の消費量が少ないことを示します。

製品範囲とアプリケーションのマッチング

スチール製床デッキは単一の製品ではなく、さまざまな構造上の要求に合わせて最適化された一連のプロファイルです。正しいプロファイルを選択すると、安全性とコスト効率の両方が保証されます。

ハイリブプロファイルとローリブプロファイル

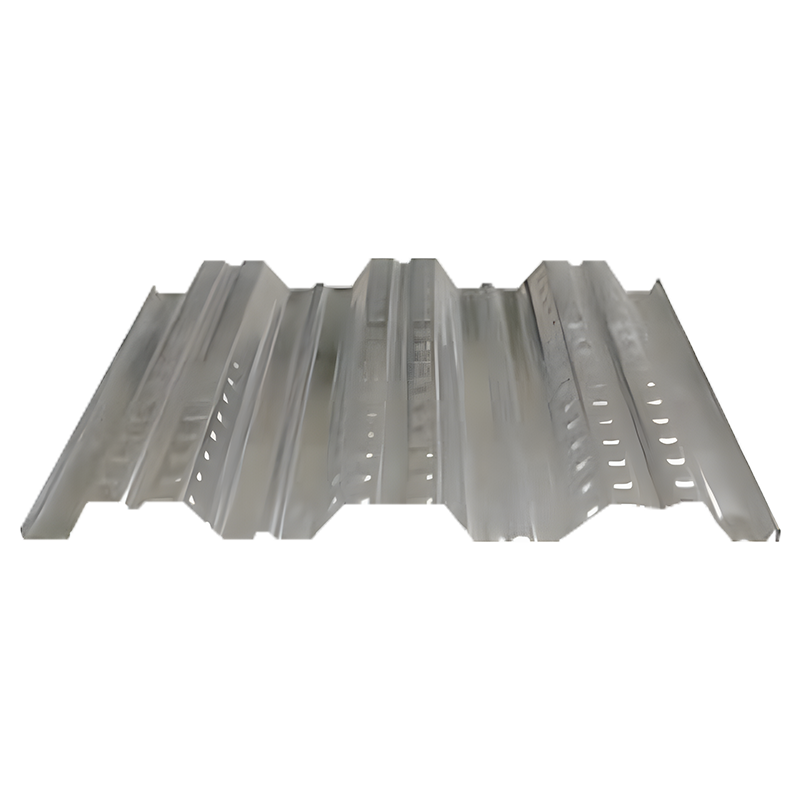

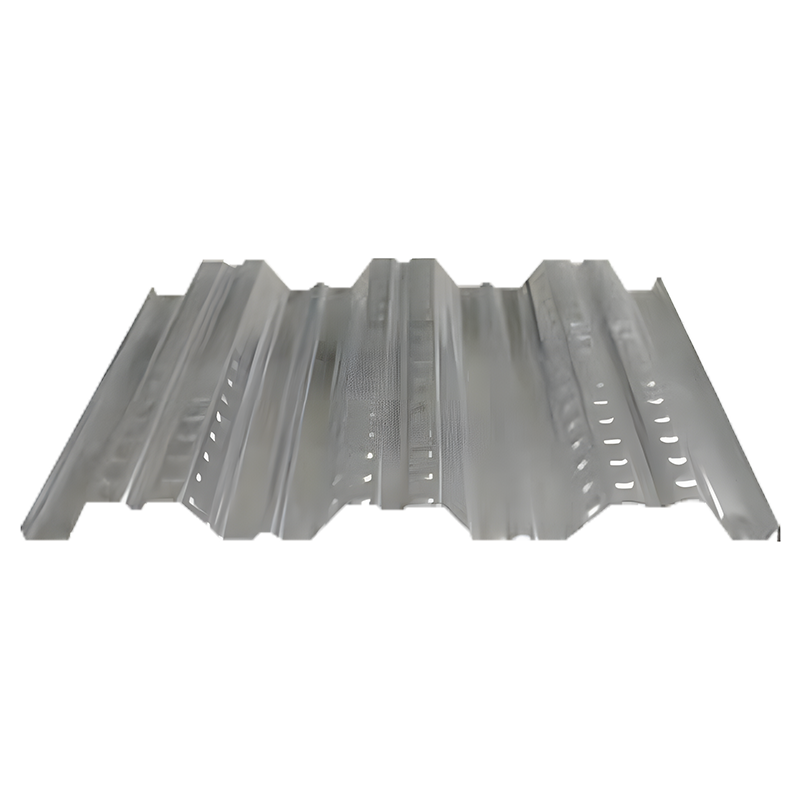

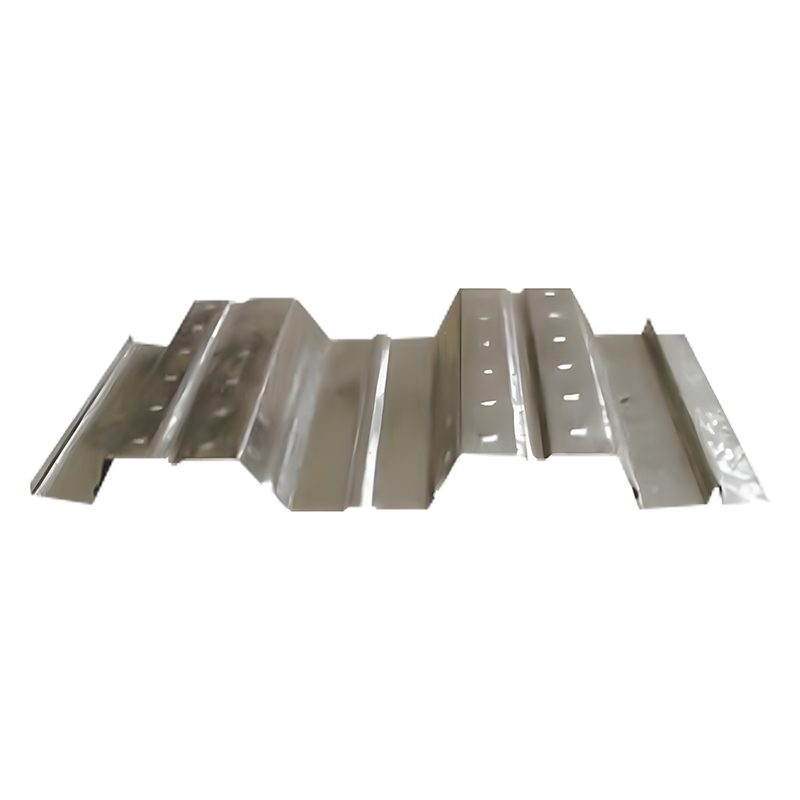

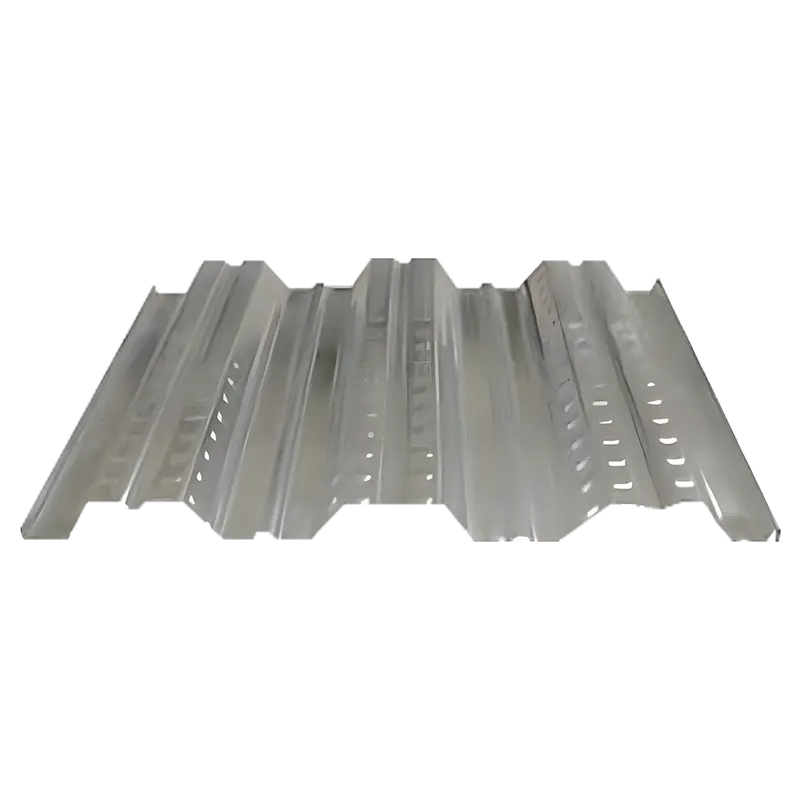

ハイリブデッキ (リブ高さ ≧50mm、YX 51-253-760 および YX 75-293-880 など) により、より深いコンクリートの埋め込みと優れた複合接着強度が得られます。これらのプロファイルは、積載荷重が超過する高層ビルや重工業フロアには不可欠です。 5kN/平方メートル 。リブの高さの増加により、より大きな直径のせん断スタッドにも対応できるようになり、鋼とコンクリートの境界面の容量が向上します。

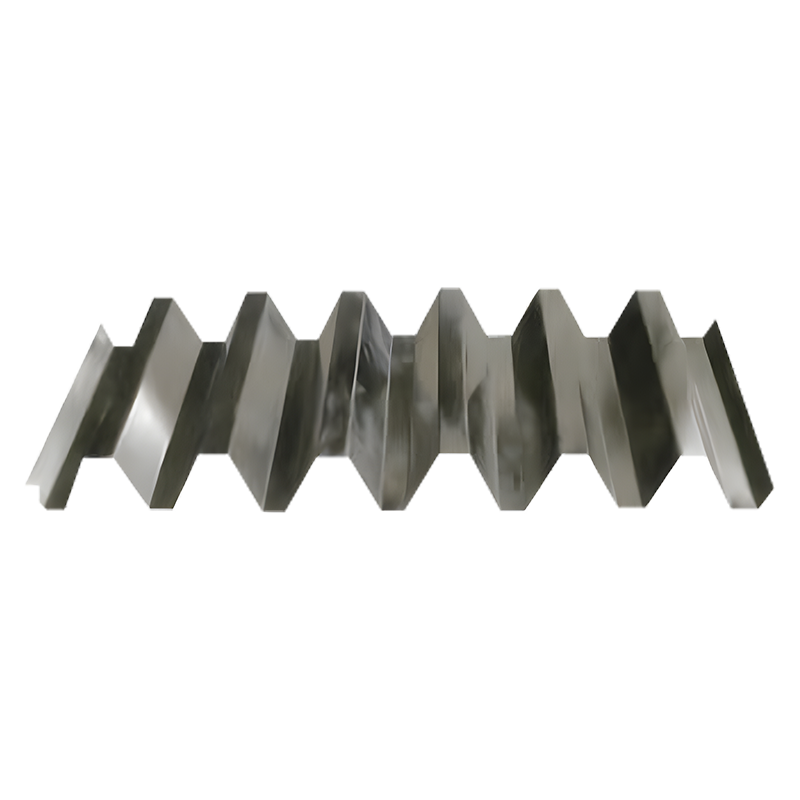

ローリブデッキ (リブ高さ 30 ～ 40 mm、YX 35-125-750 など) は軽量で経済的で、中程度の荷重要件があるオフィスビル、小売スペース、中二階に適しています。プロファイルの深さが減少すると、スラブ全体の厚さが薄くなり、床から床までの高さと構造重量が最小限に抑えられます。

複合的なアクションと構造的性能

鋼製床デッキの主な工学的利点は、現場打ちコンクリートで複合スラブを形成できることにあります。この複合動作により、非複合システムと比較してフロア容量が大幅に増加します。

複合結合の仕組み

3 つのメカニズムにより、効果的な複合アクションが保証されます。

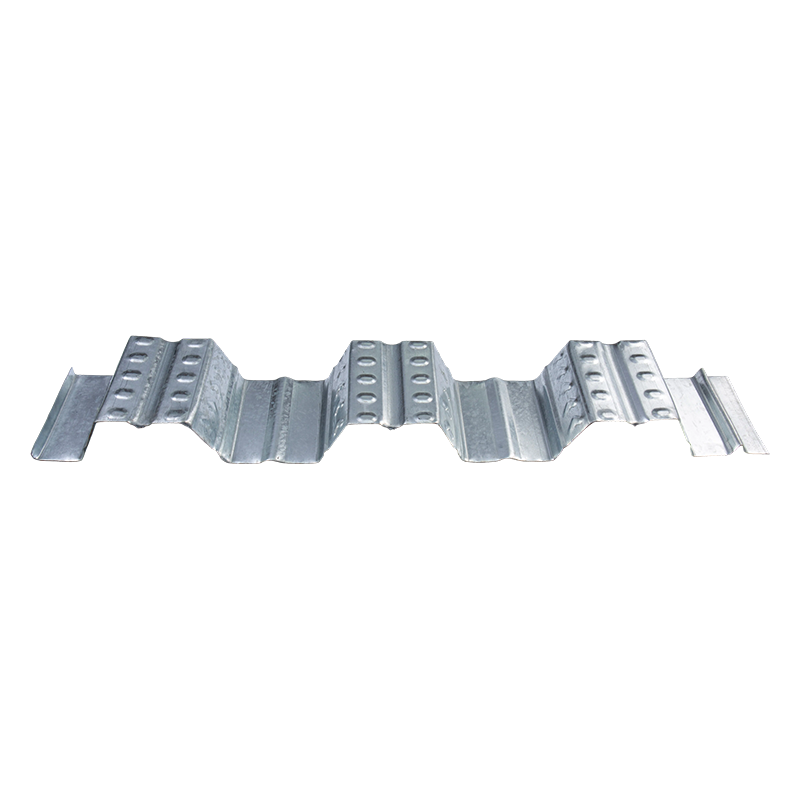

1. 機械的インターロック : デッキ表面のエンボス加工されたくぼみとディンプルは、硬化したコンクリートとの物理的なグリップを生み出し、横滑りを防ぎます。
2. エンドアンカレッジ : デッキを通して支持鉄骨梁に溶接されたせん断スタッドが長手方向のせん断力を伝達し、デッキシートの端の滑りを防ぎます。
3. 自然の絆 : スチール表面の亜鉛メッキはコンクリートとの化学的接着を提供し、機械的インターロックが完全に発達する前の初期接着強度に貢献します。

耐荷重性とたわみ性能

複合スラブでは、鋼製デッキが底部補強材 (引張ゾーン) として機能し、一方、中立軸より上のコンクリートは圧縮に抵抗します。この最適化された応力分布により、次のことが得られます。

• スパンと深さの比 同等の厚さの従来の鉄筋コンクリートスラブの場合は 15 ～ 20 であるのに対し、単純に支持されたスラブでは 25 ～ 35 です。
• たわみの低減 複合材セクションの慣性モーメントが増加するため、使用負荷下では 30 ～ 50% の増加が見込まれます。
• 耐火性 デッキリブを標準的なコンクリートカバーで覆った場合、1 ～ 2 時間の作業が可能で、ほとんどの商業および産業用の占有に関する建築基準要件を満たします。

材料仕様と製造基準

スチール製フロアデッキの耐久性と性能は、基材の選択、コーティングシステム、製造精度によって決まります。

地鋼と亜鉛メッキ

ベース材料は通常、 Q235 または Q345 構造用鋼 降伏強度はそれぞれ 235 MPa または 345 MPa です。鋼板に連続溶融亜鉛めっきを施し、亜鉛めっき質量を実現します。 ≥180 g/m² (Z180指定に相当)、屋内環境の腐食防止を提供します。化学プラントや沿岸施設などの過酷な環境の場合、 Z275またはZ350 コーティング（亜鉛質量 275 ～ 350 g/m²）が指定されています。

冷間成形と公差

デッキはコイル素材から連続ロールフォーミングによって製造されます。重要な製造公差には次のものが含まれます。

• 厚さの許容差 : シート ≤1.0 mm の場合は ±0.05 mm。シート1.0～1.5mmの場合は±0.08mm。
• 波高許容差 : ±1.0 mm により、一貫したコンクリートかぶりと複合材の深さを確保します。
• カバレッジ幅の許容差 : シートあたり ±2.0 mm。適切なラッピングを維持し、複数のシートにわたる累積誤差を回避します。

インストールのワークフローとベストプラクティス

鋼製床デッキの構造的および経済的利点を最大限に実現するには、適切な設置が重要です。以下のワークフローで品質と安全性を確保します。

インストール前の準備

デッキを配置する前に、鉄骨梁のフレームワークが完成し、位置が揃っていることを確認してください。ビーム上部のフランジは内部で水平でなければなりません ±5mm コンクリートの厚さが不均一になるのを防ぐために、デッキスパン全体に渡って施工します。現場での切断を最小限に抑えるために、シートの方向、ラップ位置、貫通開口部を示すレイアウト図面を準備します。

シートの配置と固定

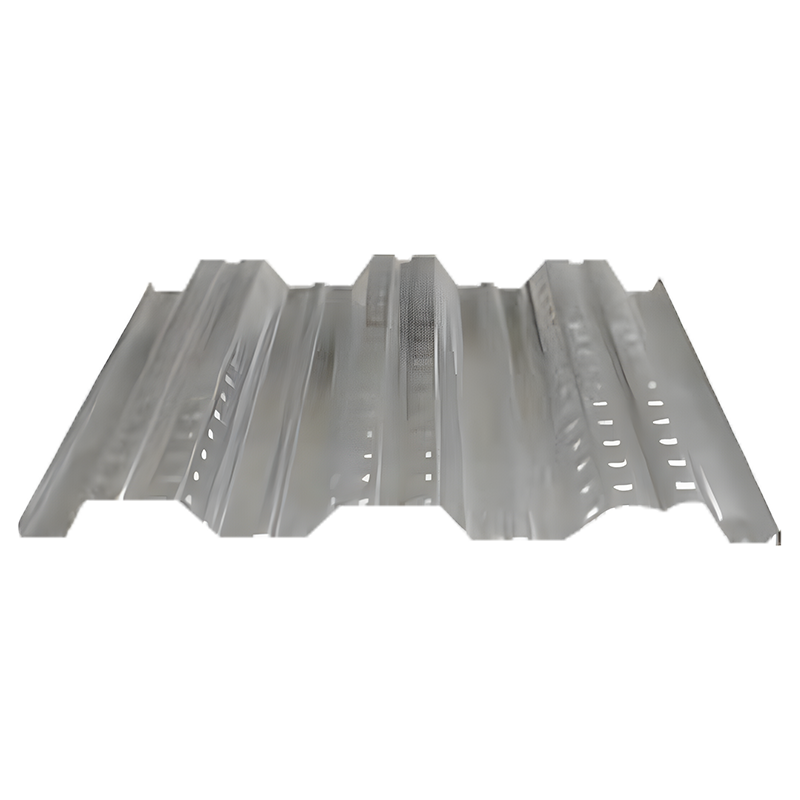

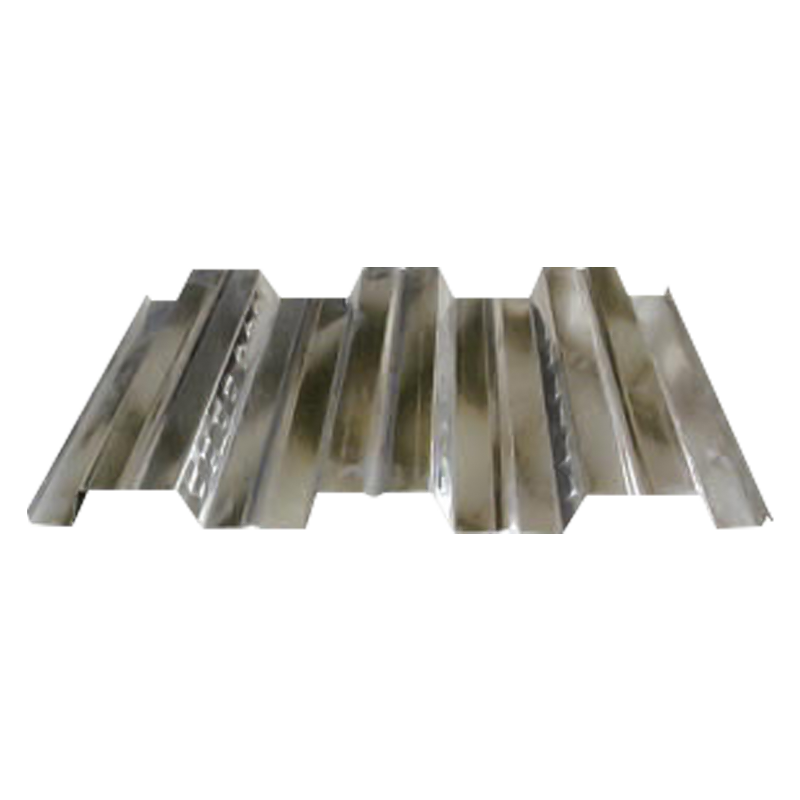

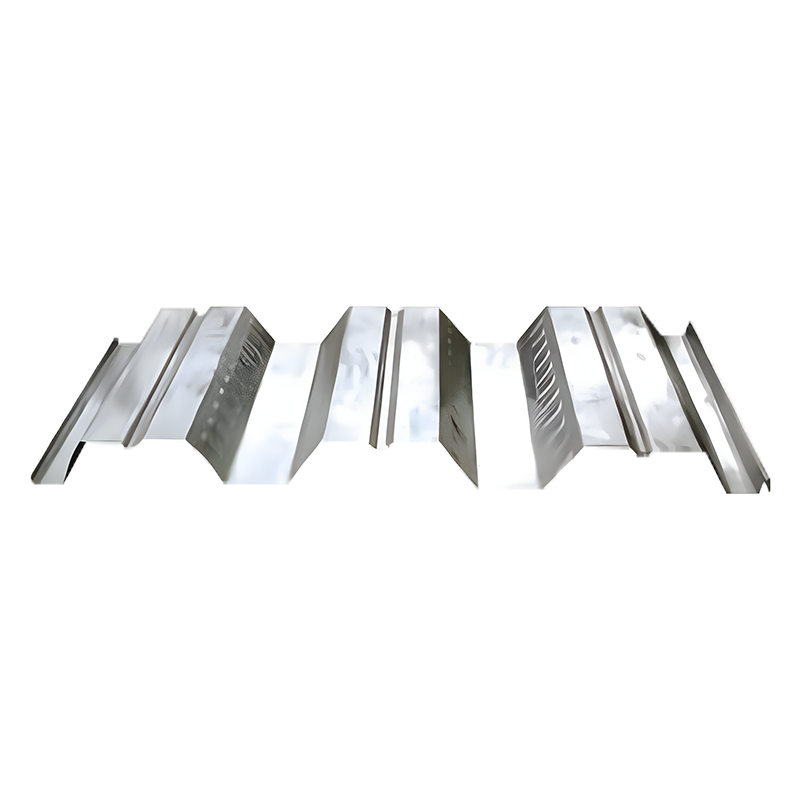

シートは、支持する鉄骨梁に対して垂直に配置され、側面にラップが配置されます。 ≧25mm そしてエンドラップ ≧50mm 梁の上。セルフドリリングネジまたは溶接スタッドにより、デッキを梁フランジに固定します。 中心300～400mm 。拡張された YX 51-304-914 プロファイルの場合、914 mm のカバレッジ幅により、サイドラップの数が約減少します。 15% 750 ～ 760 mm のプロファイルと比較して、取り付け速度が直接向上し、ファスナーの消費量が削減されます。

コンクリートの注入と養生

コンクリートは通常、モノリシックな動作を保証するために 1 回の注入で打設されます。コンクリートの最低強度は C25（シリンダー強度25MPa） 標準フロアの場合。耐久性の高い産業用途には C30 以上が推奨されます。スラブの厚さは鋼製デッキの最上部からコンクリート表面まで測定され、典型的な値は次のとおりです。 120～150mm オフィスビルや 150～200mm 倉庫用。適切な硬化 7日間 負荷をかける前に適切な強度を確保します。

よくある質問

1.鋼製床デッキと従来の型枠の違いは何ですか?

スチール製の床デッキは、 永久型枠 打設後もコンクリートスラブに埋め込まれたままとなり、底部補強材として構造強度に積極的に貢献します。従来の木材や合板の型枠は一時的なもので、コンクリートの硬化後に取り外す必要があり、追加の労力と材料の無駄が必要になります。スチールデッキにより型枠の取り外しが不要になり、現場の労働力が軽減されます。 40～60% 、床の建設サイクルを 7 ～ 14 日から 3～5日 .

2.ハイリブとローリブのスチールデッキプロファイルを選択するにはどうすればよいですか?

選択 ハイリブデッキ (リブ高さ ≥50 mm) 高層ビル、重工業床、および活荷重が 2 を超える用途の場合 5kN/平方メートル 。より深いリブは優れた複合接着強度を提供し、より大きなせん断スタッドに対応します。選択してください ローリブデッキ (リブ高さ 30 ～ 40 mm) 中程度の荷重がかかるオフィスビル、店舗スペース、中 2 階などに最適です。リブの形状が低いため、スラブ全体の厚さを薄くすることができ、構造重量と床から床までの高さが軽減されます。

3.鋼製床デッキの一般的な材料利用率はどれくらいですか?

材料利用率は通常、次の範囲にあります。 70～80% 、(有効カバー幅 ÷ 展開幅) × 100% として計算されます。たとえば、YX 51-253-760 プロファイルは、1000 mm の展開シートから 760 mm のカバー幅を持ち、 稼働率76% 。比率が高いほど、材料の使用効率が高く、平方メートルあたりの鋼材消費量が少ないことを示します。 YX 51-304-914 などの幅広のプロファイルは、914 mm のカバー幅でさらに高い効率を実現します。

4.さまざまな環境に必要な亜鉛コーティング仕様は何ですか?

標準的な屋内環境の場合、 Z180 (亜鉛被覆質量 180 g/m²) で十分です。中程度の工業環境または湿気の多い環境の場合は、次のように指定します。 Z275 (275g/㎡)。化学工場、海岸施設、腐食の激しい地域などの過酷な環境の場合、 Z350 長期的な耐食性を確保するには、(350 g/m²) または ZAM (亜鉛-アルミニウム-マグネシウム) などの特殊合金コーティングを推奨します。

5.スチール製床デッキはせん断スタッドなしで使用できますか?

はい、軽荷重用途や短いスパンの場合、鋼製デッキは次のように機能します。 非複合永久型枠 シアースタッドなし。この場合、デッキは注入中の湿ったコンクリートと建設荷重をサポートしますが、最終的な複合スラブの強度には関与しません。底部の補強は従来の鉄筋によって提供する必要があります。複合動作と最大スパン能力のためには、せん断スタッドが不可欠であり、デッキを通して支持鉄骨梁に溶接する必要があります。

6.推奨されるコンクリートの強度とスラブの厚さはどれくらいですか?

コンクリートの最低強度は C25（シリンダー強度25MPa） 標準的な商業フロアおよび住宅フロア向け。重負荷の産業用途、倉庫、荷重が集中するエリアなどに。 C30以上 が推奨されます。一般的なスラブの厚さの範囲は次のとおりです。 120～150mm オフィスビル向け 150～200mm 産業用倉庫の場合、スチール製デッキの上部から完成したコンクリート表面までを測定します。構造全体の深さを計算する際には、デッキのリブの高さを含める必要があります。

7.鋼製床デッキは耐火性にどのように貢献しますか?

鋼製床デッキを備えた複合スラブは、次のことを達成できます。 1～2時間の耐火性 デッキリブを覆う標準的なコンクリートカバー付き。コンクリートは断熱層として機能し、火災時の急激な温度上昇から鋼製デッキを保護します。耐火性の評価は、スラブの厚さ、コンクリートのかぶり深さ、追加の補強メッシュの有無によって異なります。耐火性がより高い場合 (2 ～ 4 時間)、追加の補強とコンクリート被覆の増加が必要になる場合があります。

8.設置時の重要な品質管理チェックは何ですか?

重要な設置チェックには以下が含まれます: 内部の鉄骨梁のレベルの確認 ±5mm ;サイドラップを確保する ≧25mm そしてエンドラップ ≧50mm ;でのファスナーの間隔を確認します 中心300～400mm ;累積的な幅エラーを回避するためにシートが適切に配置されているかどうかをチェックします。腐食保護を損なう可能性のあるコーティングの損傷を検査します。注入後、コンクリートの厚さ、硬化時間を確認します。 7日間 minimum 、およびスラブ平坦度公差。
