の建設において クリーンルームシステム 、壁および天井パネルの選択は、清浄度レベル、構造強度、および長期的な運用コストに直接影響します。業界の明確な結論は次のとおりです。 機械製のパネルは高効率と低コストのため、大規模な汎用クリーンルームで主流となっていますが、優れた平坦性とカスタム耐荷重能力を備えた手動のクリーンルーム パネルは、ハイエンドのバイオ医薬品および半導体のコア分野では最初の選択肢となっています。 。 2 つのテクノロジー間に絶対的な優位性はありません。鍵となるのは、耐火性、強度、設置スケジュール、予算に関するプロジェクトの要件を一致させることです。

機械製パネル: 性能境界と量産データ

機械製パネルは、コア材料を高圧充填する連続自動ラインで生産されます。一般的なタイプには、ロックウール、オキシ硫酸マグネシウム、ポリウレタンなどがあります。典型的なパフォーマンスパラメータは次のとおりです。

機械製パネルの最大の利点は、 単一の生産ラインで 1 日あたり 1500 ～ 2000 平方メートルの生産量を達成でき、同じ仕様の手動パネルよりも総コストが 20% ～ 30% 低くなります。 。ただし、エッジ補強を追加しない場合、パネルの長さが 3.5 メートルを超える場合、曲げ変形が大幅に増加することに注意してください。天井や高気密パーティションの主要な耐荷重領域には推奨されません。

手動パネル: ハイエンドのクリーンルーム システムにおける構造的冗長性と実際の例

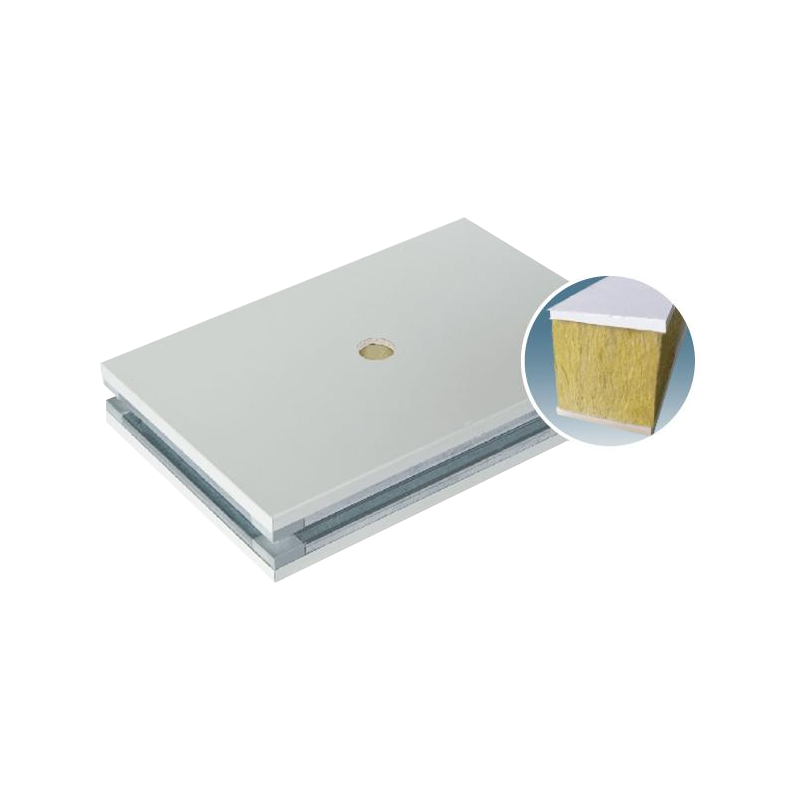

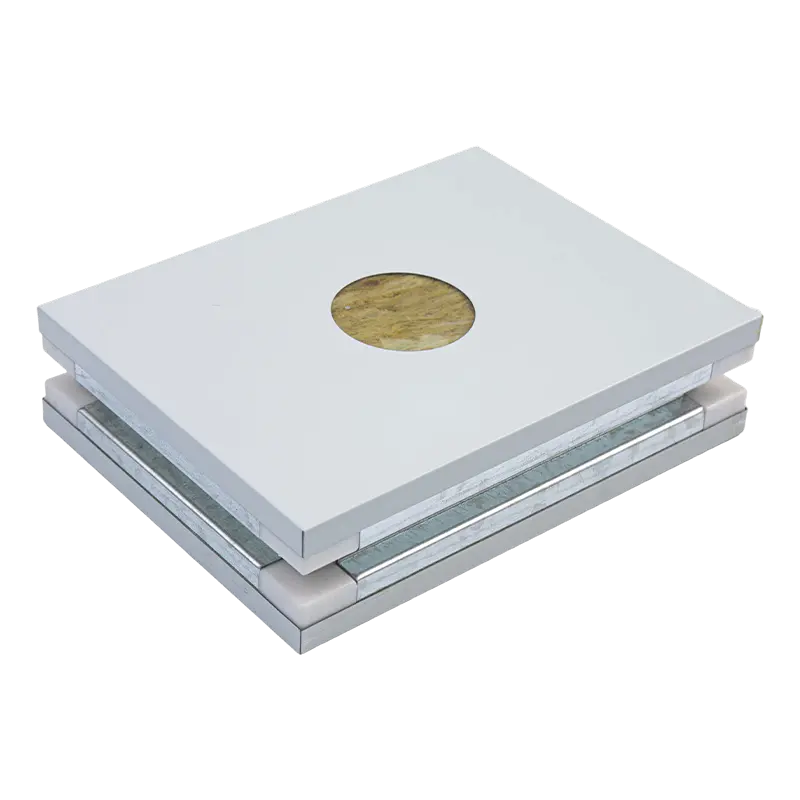

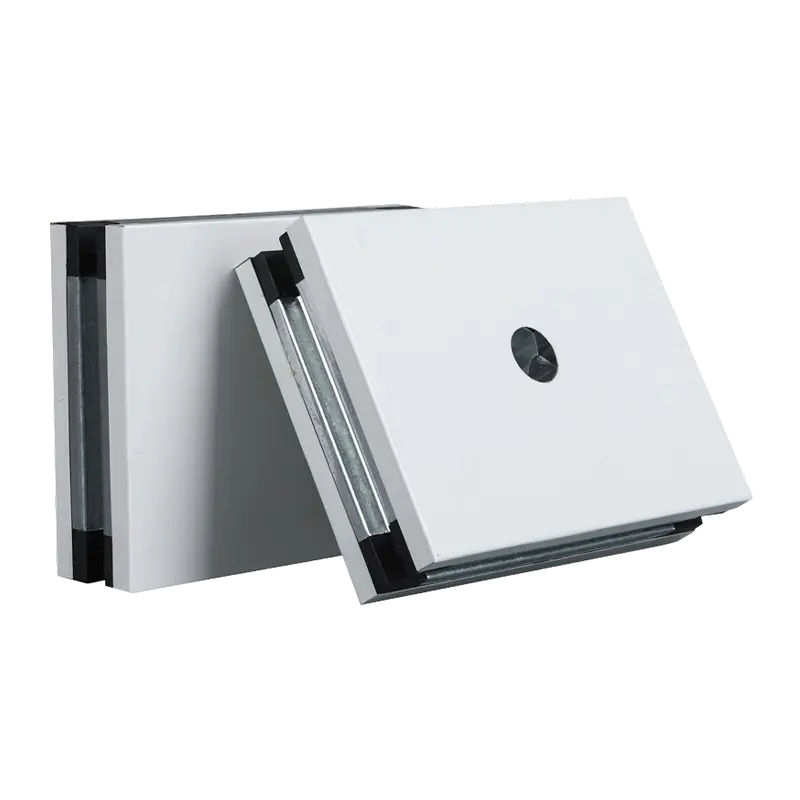

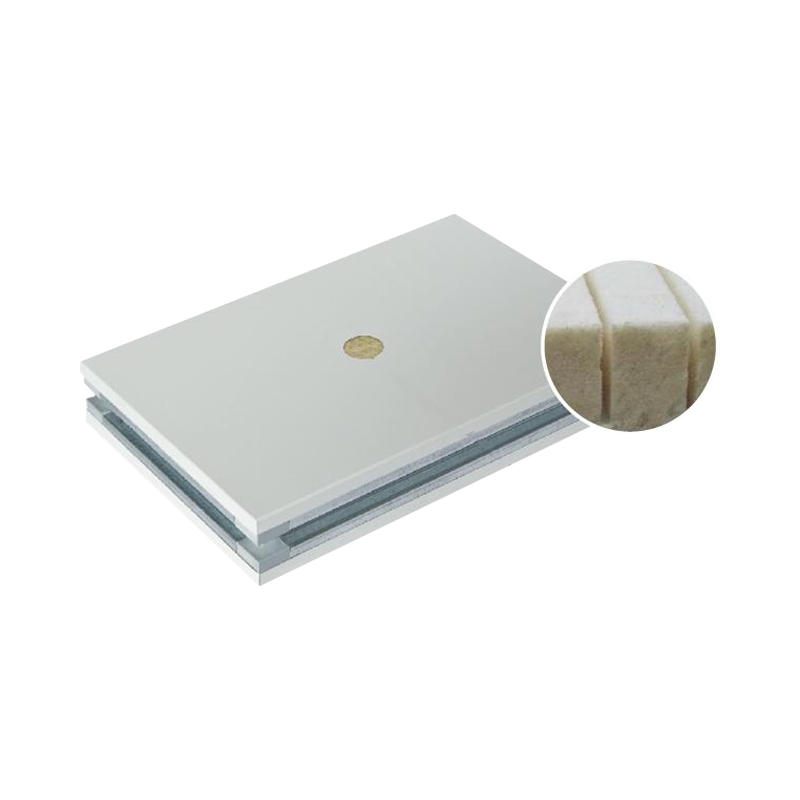

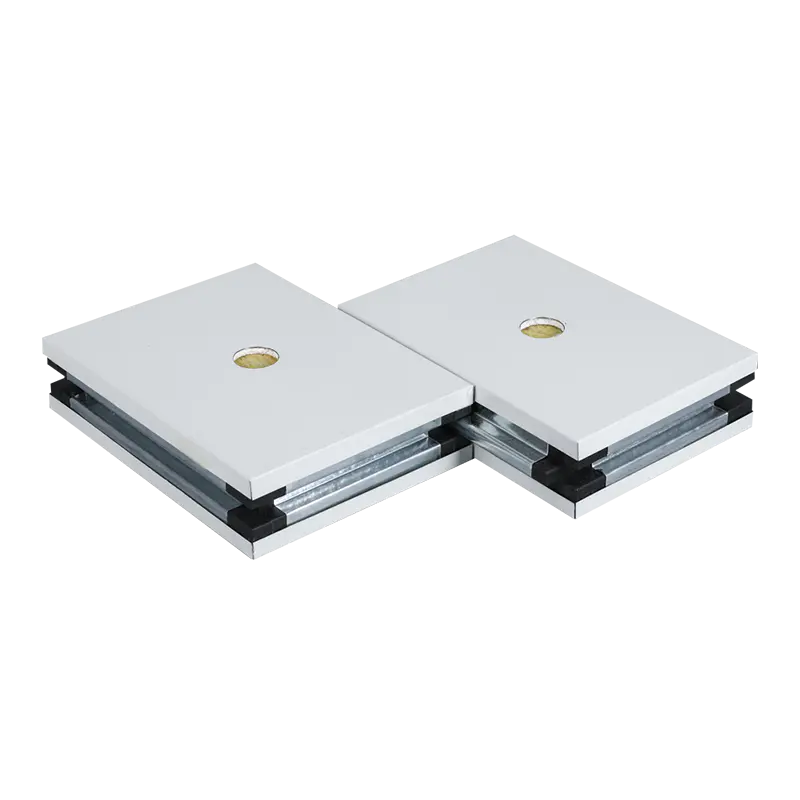

手動パネルは、周囲のスチールバンドシーリング、内部補強リブ、またはアルミニウムハニカム充填により、はるかに高い機械的強度を実現します。一般的なタイプには、ロックウール手動パネル、石膏ロックウール複合材、酸化マグネシウムロックウール、アルミニウムハニカム、およびオキシ硫酸マグネシウム手動パネルなどがあります。を摂取する クラス100,000のバイオ医薬品クリーンルーム 例としてプロジェクトを使用して、 50mm厚アルミハニカム手動パネル メイン パーティションとしてのキー データは次のとおりです。

• 極限曲げ荷重: ≥2.5 kN/m² (標準的な機械製ロックウールパネルの3倍以上)
• 一点吊り耐荷重：≧120kg (FFU、照明器具、エアダクトを直接設置可能)
• 表面平坦度偏差 ≤0.5 mm/2m、クラス 1000 (ISO 6) クリーンルーム シール要件を満たす
• 現場での廃棄率はわずか 2% ～ 3% で、機械製パネルの 5% ～ 8% よりもはるかに低い

手動パネルの欠点は、生産に時間がかかることです。 通常、1 シフトあたりわずか 300 ～ 500 平方メートル — 手作業による組み立てステップが増えるため、機械製のパネルよりもリードタイムが 7 ～ 10 日長くなります。ただし、頻繁な機器メンテナンス、重い吊り荷、または極度の気密性が必要なクリーンルーム システムの場合、手動パネルの長期信頼性プレミアムは、メンテナンス コストの削減により通常 1 ～ 2 年以内に回収されます。

選択フレームワーク: 5 つの主要パラメータとコスト比較表

クリーンルーム エンジニアが迅速な意思決定を行えるように、次の 5 つのパラメータに基づいてフィルタリングすることをお勧めします。

1. 清潔度クラス ：ISO7（クラス10,000）以上→手動パネルを優先
2. 吊り荷 : シングルポイント >50 kg → 手動パネルを使用する必要があります
3. 耐火持続時間 : 2 時間を超える場合 → ロックウール手動パネルを選択してください
4. 湿度環境 : >75% 相対湿度 → 標準的な石膏は避け、オキシ硫酸マグネシウムまたはアルミニウム ハニカムを推奨します。
5. 設置スケジュール : 15 暦日未満 → 機械製パネルの方が現実的です

この表から、手動パネルの方が約 38.5% 高い初期投資が必要であることがわかります。ただし、それを考慮すると、 10 年のライフサイクルにわたるメンテナンス、交換、ダウンタイムのコストの削減 、手動パネルは実際に、重要なクリーンルーム ゾーンの総所有コストを向上させます。実際には、ハイブリッド アプローチが推奨されます。 天井とメインパーティションには手動パネルを使用し、非耐力エンクロージャと二次部屋には機械製パネルを使用します。 — これは現在、クリーンルーム システムにとって最高のコストパフォーマンス比を提供します。

Kaisier クリーンルーム システムに関するよくある質問

1. プロジェクトに Kaisier 機械製クリーンルーム パネルと手動クリーンルーム パネルのどちらを選択すればよいですか?

どちらを選択するかは、清浄度クラス、負荷要件、予算によって異なります。 ISO 7 (クラス 10,000) 以下の、重い吊り荷のない大面積の一般クリーン ゾーンの場合は、機械製のパネル (ロックウールやポリウレタンなど) が推奨され、総コストが 20% ～ 30% 削減されます。 。 ISO 6 (クラス 1,000) 以上の FFU または吊り下げ機器を必要とする重要な領域 (バイオ医薬品充填室、半導体リソグラフィ ゾーンなど) では、Kaisier 手動パネル (アルミニウム ハニカムまたはオキシ硫酸マグネシウム) が不可欠です。 一点吊り耐荷重は最大 120 kg、曲げ強度は 2.5 kN/m² を超える 。 Kaisier は、天井とメインパーティションには手動パネル、二次部屋には機械製パネルというハイブリッド設計を提供し、パフォーマンスとコストの最適なバランスを実現します。

2. 従来のロックウール パネルと比較した、Kaisier オキシ硫酸マグネシウム クリーン パネルの主な利点は何ですか?

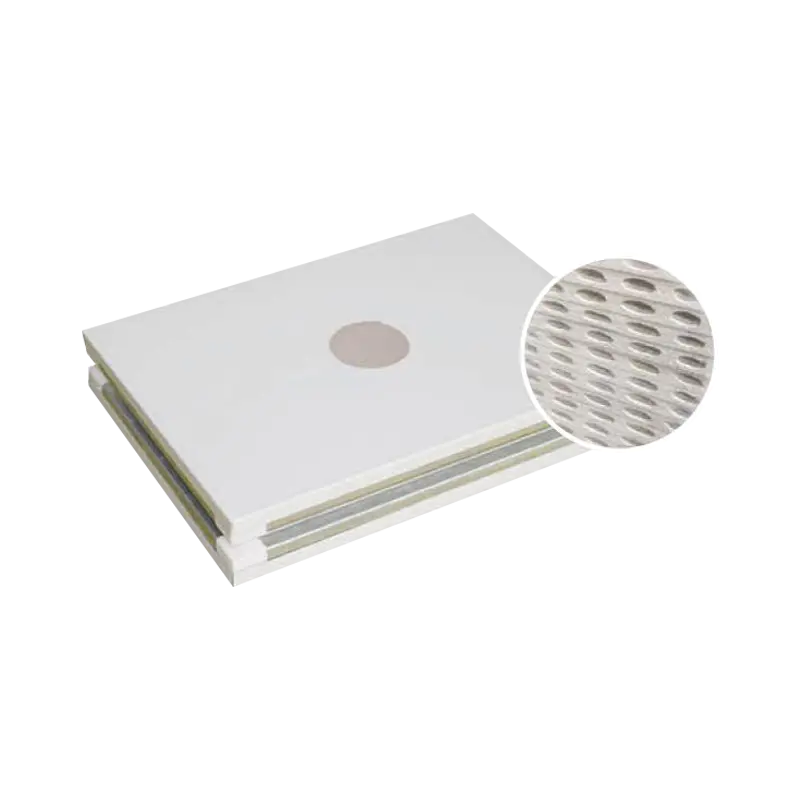

Kaisier オキシ硫酸マグネシウム (MOS) パネルは、湿気の多い環境や高強度の用途に優れています。 曲げ強度は 1.2 MPa に達し (ロックウールのみ 0.8 MPa)、クラス A の耐火等級を備えています。 。さらに重要なのは、MOS パネルは吸水性が極めて低く、耐食性に優れていることです。高湿度 (>75% RH) のクリーンルーム (食品加工、ハーブ抽出作業場など) では、ロックウール パネルによく見られるたるみや表面の錆の問題を回避します。さらに、アスベストやホルムアルデヒドを含まず、医療および食品業界の厳しい安全基準を満たしています。

3. Kaisier は、中国、タイの世界的な生産拠点で納期の安定性をどのように確保していますか?

カイジエが確立した 4つの近代的な製造拠点（中国に3つ、タイに1つ）、「国内調整国際放射線」能力ネットワークを形成 。機械製パネルの単線の 1 日あたりの生産量は 1,500 ～ 2,000 m² に達しますが、手動パネルの生産量は 1 シフトあたり 300 ～ 500 m² です。すべての拠点にはインテリジェントな生産ラインと精密検査装置が備えられており、中国および東南アジア市場への迅速な対応が可能です。東南アジアのお客様へはタイ拠点より発送 中国からの輸出と比較してリードタイムを7～10日短縮 国境を越えた物流リスクを回避しながら。世界中からの注文に対して、Kaisier は標準パネルの場合は 15 日以内、カスタム製品の場合は 25 日以内の配達を約束します。

4. Kaisier クリーン パネルの耐火性、抗菌性、帯電防止特性における具体的な性能パラメータは何ですか?

サードパーティのテストレポートによると、Kaisier の主流製品は次の業界をリードするレベルを達成しています。

• 耐火等級 ：ロックウール/MOSコア：GB 8624 クラスA1（不燃）ポリウレタン：B1種（難燃性）
• 抗菌率 : 黄色ブドウ球菌および大腸菌に対する抗菌活性値 >6.0 (>99.9% 阻害)、JG/T 396-2018 に準拠。
• 帯電防止性能 : 表面抵抗 10⁶ – 10⁹ Ω、静電気の蓄積を効果的に防止し、電子部品の製造現場に適しています。

すべての製品は平面度、耐火性、気密性について工場でサンプリングされており、クラス 100 からクラス 300,000 の空気浄化プロジェクトの要件を満たしています。

5. Kaisier は、設計から販売後のサポートまでワンストップのクリーンルーム ソリューションを提供しますか?

はい。 Kaisier は単なるパネルのサプライヤーではなく、クリーンルーム システム インテグレーターです。当社のサービス チェーンには次のものが含まれます。 ① 現地調査＆清浄度クラスシミュレーション → ② パネル選定＆構造詳細設計（荷重計算含む） → ③ 工場プレハブ化 → ④ 設置ガイダンス（オンサイト技術サポートあり） → ⑤ 試運転＆受け入れ支援 → ⑥ 長期スペアパーツ供給＆年次検査 。たとえば、タイのエレクトロニクス工場向けの最近の 10,000 m² ISO 6 クリーンルーム プロジェクトでは、Kaisier がアルミニウム ハニカム手動パネル天井設計から FFU インターフェースのシーリングまでのプロセス全体を管理し、プロジェクトは一度で TÜV 認証を通過しました。
