鉄骨造架構とは何ですか?

正しい選択方法 C型スチール母屋 建築荷重要件に基づく仕様

鋼構造設計で C 形鋼母屋仕様を選択する際の主な原則は、断面高さ (H) とスパンの比が通常 1/35 ～ 1/50 であることを確認することですが、断面係数は最大曲げモーメントに耐える必要があります。標準スパンが 6 メートルの産業プラントの場合、通常は C180×60×20×2.5 または C200×70×20×3.0 が推奨仕様です。具体的な仕様は、死荷重、活荷重、環境負荷（風雪）などを緻密に計算して決定する必要があります。

主要な負荷タイプの選択に対する具体的な影響

C 型鋼母屋は、冷間成形された薄肉鋼製コンポーネントとして高い強度重量比を備えていますが、さまざまな荷重タイプに対する応答は大きく異なります。

死荷重と屋根システムの自重

死荷重には、カラーコーティングされた鋼板またはサンドイッチ パネルの重量が含まれます。たとえば、厚さ 75 mm のグラスウールサンドイッチパネルを使用すると、自重は 1 平方メートルあたり約 12 ～ 15 kg 増加します。太陽光発電システムを屋根に設置する場合、追加の 15 ～ 20kg/m² の荷重に基づいて、母屋の壁の厚さを 2.0mm から 2.5mm 以上に増やす必要があります。

気候環境負荷（風雪）

積雪量の多い地域では、母屋は極度の圧縮耐性を備えていなければなりません。強風の沿岸地域では、風の吸引により、母屋の底部フランジが圧力下で安定性を失う可能性があります。したがって、高風圧地域ではねじり剛性を高めるためにフランジ幅（B）が60mm以上の仕様を選定することを推奨します。

共通のリファレンス C型スチール母屋 仕様と負荷スパン

安全性と材料経済性のバランスをとるために、従来の負荷条件に基づいた業界選択の推奨事項を以下に示します。

構造上の安全性を向上させるための実際的な選択の提案

仕様を決定する際には、物理的寸法に加えて、次の技術的な点に注意する必要があります。

• たわみ制限を厳密に適用します。 全荷重を組み合わせた場合の母屋のたわみは、L/150 を超えてはなりません。たとえば、スパン 6 メートルの母屋の下向きのたわみは 40 mm 以内に制御する必要があります。それ以外の場合は、セクションを増やす必要があります。
• 材料強度の最適化: より高い荷重を伴うプロジェクトの場合、従来の Q235 グレードの鋼材の代わりに Q355 グレードの鋼材を採用することで、より小さな仕様を維持しながら耐荷重能力を大幅に向上させることができ、主要構造の自重を効果的に削減できます。
• 耐食性に関する考慮事項: C形鋼母屋は耐食性に優れていますが、酸性環境や海岸環境では材料腐食による耐荷重能力の低下を防ぐため、亜鉛メッキ層が275g/m2以上の仕様を選択してください。

断熱性能が優れているのはどれですか? カラーコーティング鋼プロファイルシート または カラースチールサンドイッチパネル ?

明確な結論は、 カラースチールサンドイッチパネル offer significantly superior thermal insulation performance カラーコーティングされた鋼製プロファイルシートと比較。単層のプロファイルシートは主に熱抵抗が無視できる耐候性バリアとして機能しますが、サンドイッチパネルは強力な熱遮断を生み出すコア断熱層を利用します。実際の産業用途では、サンドイッチ パネルに切り替えると内部温度が 20% 低下する可能性があります。 夏のピーク時は10℃～15℃ .

コア構造の違いと熱抵抗

断熱性能のギャップは、これら 2 つの材料の断面構成の直接的な結果です。

単層カラーコート鋼形鋼板

のようなプロファイルされたシート YX25-210-840 高導電性鋼で作られています。統合されたコアがなければ、太陽放射からの熱はほぼ瞬時に建物の内部に伝達されます。これらは、暖房のない倉庫や小屋に最適です。 体温調節は優先事項ではありません .

複合カラースチールサンドイッチパネル

これらのパネルは、ポリウレタン (PU)、ロックウール、または EPS のコアを接着した 2 枚のスチールスキンで構成されています。この「サンドイッチ」構造は、伝導熱伝達を効果的に遮断します。あ ポリウレタン一体型パネル たとえば、現代の工業建築で利用可能な最高の熱効率を提供します。

技術データ: 熱伝導率の比較

次のデータは、さまざまな材料の熱伝導率 (λ) を示しています。値が低いほど、断熱特性が優れていることを表します。

戦略的応募ガイドライン

これらの材料から選択する場合は、プロジェクトの特定の機能要件を考慮してください。

• 気候管理された施設: 冷蔵保存や食品加工などに、 ポリウレタン一体型パネルs 厳密な温度差を維持するために不可欠です。

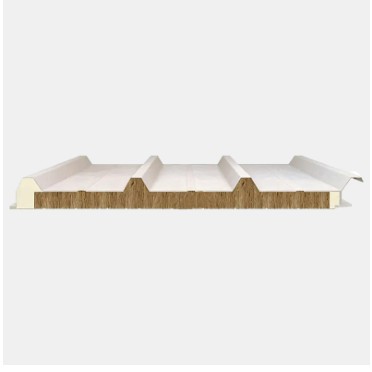

• 産業用火災安全: 耐火性が断熱性と同じくらい重要な場合、 ロックウールサンドイッチパネル A グレードの防火性能を備えた最適な選択肢です。
• 経済的避難所: のようなプロファイルされたシート YX35-125-750 内部の気候が管理されていない屋外構造物や農業用建物にとっては、費用対効果が高くなります。

の付加価値 サンドイッチパネルシステム

熱制御以外にも、サンドイッチ パネルには単層シートに比べて工学的な利点がいくつかあります。

• 音響減衰: 芯材が雨風による衝撃音を大幅に吸収します。
• 構造強度: 複合剛性により、 C 型鋼母屋間のスパンの増加 、全体的な構造用鋼の使用量を削減します。
• 結露の制御: 継続的な断熱により内部の湿気の蓄積（発汗）を防ぎ、在庫と内部備品を保護します。

主要な利点の分析: 高層ビルが鋼製デッキを好む理由

鋼製床デッキは単に建設段階のテンプレートではありません。建物のライフサイクル全体を通じて重要な役割を果たします。

構造性能と安全性

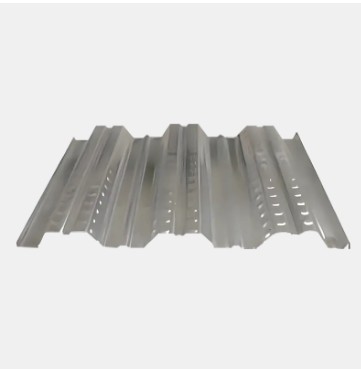

スチールデッキ（ YX 75-293-880 ヘビーデューティー高強度モデル ）波形形状により床スラブの横方向の剛性が大幅に向上します。高層建築物において、この複合スラブ構造は耐震性を効果的に高め、敷設直後に強固な作業プラットフォームを提供し、高所での作業者の安全を確保します。

構造自重の大幅な軽減

高層ビルの各階の自重は基礎に大きな圧力をかけます。鋼製デッキを使用すると、コンクリートスラブの厚さを減らすことができ、 床重量を大幅に軽減 。これにより、設計者はメインフレームの梁と柱の断面寸法を縮小し、建築スペースの有効活用を実現できます。

技術パラメータの詳細な比較

次の表は、高層環境における 2 つのソリューション間のパフォーマンスの違いを明確に示しています。

代表的なモデルに対するアプリケーションの推奨事項

高層ビルのさまざまな荷重とスパンの要件に基づいて、次のプロフェッショナル モデルをお勧めします。

• YX 51-253-760 ハイリブ耐荷重タイプ： スラブ全体の剛性に優れ、大スパンのオフィスビルに適しています。
• YX 35-125-750 軽量コンポジットタイプ： 住宅用建物などの軽負荷シナリオに適しており、非常に高い設置効率を実現します。
• YX 51-304-914 ワイド耐荷重タイプ: 継ぎ目の重なりを軽減し、気密性を向上させるため、大面積の床敷設に適しています。

結論と専門家のアドバイス

機械性能、施工スピード、総合コストを考慮し、 スチール製床デッキ 高層ビルの床構造には間違いなく優れた選択肢です 。実装中は、次のものと連携して作業することをお勧めします。 C型鋼母屋システム 壁および補助サポートの設計により、鉄骨構造システム全体のより安定した信頼性の高い力伝達が保証されます。

適切なものを選択する方法 鋼構造システム スパンと負荷に基づいて?

適切な鉄骨構造システムを選択するには、次の基本原則に従う必要があります。 「大スパン用の格子/トラス システム、高荷重用の複合/高耐久システム、小から中スパン用のポータル フレーム。」 スパンと荷重の要件を正確に一致させることで、構造の安全性を確保しながら鋼材の消費量を最大限に削減し、建設サイクルを短縮できます。通常、次のスパンを持つ標準的な産業プラントの場合、 18～36メートル 、ポータル フレーム システムは、経済性と安定性の最適なバランスを表します。

スパン間隔に基づくシステム選択の推奨事項

スパンは、コンポーネントの断面寸法とたわみ制御基準を直接決定します。以下は、さまざまなスパン範囲の一般的な選択基準です。

小・中スパン（12m～24m）

この範囲では、 ポータルフレームシステム が推奨されます。このシステムは、メイン剛体フレームとしてソリッドウェブ H 形鋼を使用し、 C型鋼母屋 二次サポートシステムとして。 C 型鋼製母屋は、安定した断面機械的特性、軽量、高い強度対重量比を特徴としており、被覆材の荷重を主構造に効果的に伝達します。

大スパン（24m～48m）

スパンが 30 メートルを超えると、ソリッドウェブコンポーネントの自重が急激に増加します。そのような場合には、 鋼管トラスまたはスペースフレーム構造 が提案されています。これらのシステムは、部材間の圧縮と張力の変換を通じて材料の利用率を大幅に向上させ、スタジアム、航空機の格納庫、大規模な産業物流センターに適しています。

コンポーネントの選択に対する負荷条件の具体的な影響

荷重には、雪、風、クレーン荷重などの活荷重だけでなく、死荷重も含まれます。

• 産業用重負荷: 屋根が大型機器や高負荷の作業をサポートする必要がある場合は、 ディープリブ耐荷重屋根 (例: YX50-410-820) または high-strength profiled sheets to enhance local load capacity.
• 動的荷重 (クレーン): 重いクレーンを備えたプラントの場合、主要構造物には次のものを使用する必要があります。 溶接されたH形鋼または格子柱 、のような頑丈な高張力鋼製フロアデッキと組み合わせてください。 YX 75-293-880 頻繁な動的衝撃に対処します。
• 環境保護負荷: 高風圧地域では、次のような二次支援システムが必要です。 C型鋼母屋 、安定した機械的性能を確保するには、より高密度にレイアウトする必要があります。

スパン、荷重、構造部品の対応表

次の表は、さまざまなスパンと荷重の組み合わせに基づく鋼構造コンポーネントの要件をまとめたものです。

選択の最適化のための実践的な戦略

実際のエンジニアリングでは、システムをさらに最適化するために次の詳細に焦点を当てます。

• ビルディングエンベロープの統合: 選択中 ポリウレタン (PU) 一体型パネル 断熱性と軽量性の要件を同時に満たし、エンベロープシステムの重量によって引き起こされる構造的負荷を軽減します。
• フロアシステムのコーディネート： 高層または複数階建ての構造物の場合は、次のような複合床デッキを優先してください。 YX 32-130-780 安定した複合耐荷重構造を形成します。
• 材料の一貫性: 間の機械的パラメータの一致を保証する C型鋼母屋 , カラーコーティングされたプロファイルシート 、そして サンドイッチパネル 建物の耐用年数とメンテナンス効率が大幅に向上します。
