防錆ステンレス製クリーンルームパネルの選び方は？

表面層として 304 または 316L ステンレス鋼を使用し、クラス A 耐火性コア材料 (ロックウール、ガラスマグネシウムロックウール、アルミニウムハニカムなど) を組み合わせたクリーンルームパネルは、需要の高いクリーン環境向けの最も信頼性の高い防食エンクロージャソリューションとなります。 中性塩水噴霧試験では、304 ステンレス鋼は通常、腐食なしで 48 ～ 72 時間の耐久性を達成しますが、316L はモリブデン含有量によりこれを 72 ～ 120 時間以上に延長し、沿岸地域、製薬施設、化学消毒が集中する環境に特に適しています。選択では、単一の性能指標を追求するのではなく、腐食等級、防火要件、構造強度、温度制御のニーズを統合する必要があります。

ステンレス鋼表層の防食機構とグレードの違い

防錆能力は、 ステンレス鋼のクリーンルームパネル 基本的には、表面に形成される緻密な酸化クロム不動態皮膜に由来します。鋼中のクロム含有量が約 12% 、この不動態皮膜は、酸素や腐食性媒体が基板に接触するのを効果的にブロックします。タイプ 304 ステンレス鋼 (06Cr19Ni10) は、標準的なクリーンルーム環境で優れた性能を発揮します。タイプ 316L ステンレス鋼 (022Cr17Ni12Mo2)、追加の 2% ～ 3% モリブデン は、耐孔食性相当量 (PRE=%Cr 3.3×%Mo) を大幅に向上させ、塩化物による隙間腐食や孔食に対する耐性を強化します。

塩水噴霧試験データの比較

塩水噴霧試験は、ステンレス鋼の耐食性を評価するための重要な加速評価です。業界で測定されたデータに基づくと、中性塩水噴霧 (NSS、5% NaCl、35°C) 条件下では、さまざまな材料で大きな性能のばらつきが見られます。

塩水噴霧試験では非常に高い塩化物濃度が使用され、腐食速度が自然環境よりも数倍から数十倍速いことに注意することが重要です。したがって、 72 時間の塩水噴霧試験に合格した 304 ステンレス鋼のクリーンルーム パネルは、通常、実際の低塩化物クリーンルーム環境で 10 年以上の錆びないサービスを保証します。 一方、316L は同等の現実世界の条件下で 15 年を超える期待寿命を達成できます。

コア材料の選択が全体的な耐食性と機能的性能にどのような影響を与えるか

ステンレス鋼の表面層が主な防御機能を提供しますが、コア材料の物理的および化学的特性は、パネルの長期的な構造的完全性と間接的な耐腐食能力に直接影響します。たとえば、コア材料が湿気を吸収して変形すると、パネル接合部に亀裂が入り、腐食性媒体がサンドイッチ層に浸透する可能性があります。次の表は、4 つの主流コア材料の総合的な性能を比較しています。

防食の相乗効果の観点から、 アルミニウムハニカムコア材 表面層との電気化学的適合性、非吸湿性、繊維脱落がないため、ハイグレード クリーンルーム (ISO クラス 1 ～ 5) に推奨されています。 ガラスマグネシウムロックウール複合コア 製薬および化学用途に優れており、その無機特性は腐食性の副生成物を生成することなく頻繁な化学燻蒸に耐えます。

製造プロセスが重要な理由: 手動パネルと機械製パネル

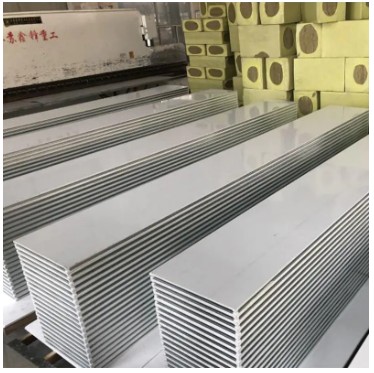

ステンレス製クリーンルームパネル 製造プロセスによって手動タイプと機械製タイプに分類され、構造的なシールと長期的な耐腐食性能に重大な違いがあります。機械製パネルは、表面接着、加熱、プレス、硬化のための自動連続ラインを通じて生産され、非常に高い表面平坦度 (通常 ≤1mm/m) と緊密な接合を実現し、水蒸気や腐食性媒体がエッジや継ぎ目からコア層に浸透するのを効果的に防ぎます。手動パネルは手作業での組み立てに依存します。標準以外のサイズにも高い柔軟性を提供しますが、接合部での一貫したシールを保証することはより困難であり、湿度が変動する環境では潜在的な水の浸入や腐食のリスクが生じます。

プロセスパラメータの比較

• 機械製パネル接着剤硬化温度： 120℃～150℃ 一定制御、接着剤硬化率 >95%、接着強度 ≥0.15MPa
• 手動パネル室温硬化: 周囲の温度と湿度に依存、硬化サイクルが長く、エッジには追加のシーラント塗布が必要
• 機械製パネルの寸法精度：長さ公差±2mm、対角公差≦3mm、取り付け隙間≦1mmを確保

のために 沿岸または高湿度のクリーンルーム 、接合部の腐食の可能性を最小限に抑えるために、表面が 316L ステンレス鋼の機械製パネルを推奨します。手動パネルを使用する必要がある場合は、すべての切断端と接合部をポリウレタンシーラントでシールする必要があります。

あなたの業界に適した構成: アプリケーション固有の選択ガイド

業界によって、防食クリーンルーム パネルの優先順位は異なります。実際のエンジニアリング経験と業界標準に基づいて、次の対象を絞った選択に関する推奨事項が提供されます。

製薬および生物学の研究所

これらの環境では、過酸化水素、ホルムアルデヒド、または第 4 級アンモニウム塩消毒剤を使用した頻繁な空間燻蒸が必要です。 316L ステンレス鋼表面とガラスマグネシウムロックウールコア パネルがおすすめです。 316L は消毒剤中の塩化物や酸性成分に耐性があり、ガラスマグネシウム層が無機バリアとして機能し、化学燻蒸中に有害なガスを放出したり湿気を吸収したりしません。製薬施設のケーススタディでは、この構成の壁が次のことを示していることが実証されました。 毎週の消毒サイクルを 5 年間実施しても、穴あきや錆びの発生はありません .

エレクトロニクスおよび半導体のワークショップ

マイクロエレクトロニクスの製造は、粒子状物質や金属イオンの浸出に対して非常に敏感です。 304 ステンレス鋼の表面とアルミニウムのハニカムコア が推奨されます。アルミニウム ハニカムは繊維を 100% 含まないため、粉塵の発生源が排除され、高い平坦性 (表面変動 ≤0.5mm) により、高精度の FFU エアフロー要件を満たします。 ISO クラス 4 以上のクリーンルームでは、この組み合わせにより壁の粒子の発生を制御できます。 ≤0.5μm 粒子 <100/ft3 .

食品加工とコールドチェーン保管

食品施設は防食、断熱、防水のバランスが求められます。 304 ステンレス鋼の表面とポリウレタン (PU) コア が推奨されます。 PUの熱伝導率は非常に低い 0.024W/m・K 冷蔵倉庫のエネルギー消費を大幅に削減します。独立気泡構造により水蒸気の侵入を防ぎ、長期間の結露付着によるステンレス鋼の裏面の腐食を防ぎます。 -20℃から50℃までの熱サイクルテストにおいて、この組み合わせではコアの粉砕や表面の剥離は見られませんでした。

沿岸または化学工業プラント

高塩分濃度または酸/アルカリ蒸気環境では、材料に最大の課題が生じます。 316L ステンレス鋼表面とアルミニウムハニカムコア は必須であり、電気腐食を防ぐために、すべての取り付けネジとアルミニウムアングル付属品も 316L である必要があります。このような環境では 316L であっても、機械的傷によって損傷を受ける可能性がある不動態皮膜を修復するために、定期的な表面不動態化処理 (2 ～ 3 年ごと) が必要です。

設置時やメンテナンス時の錆びを防ぐには

高性能ステンレス鋼のクリーンルーム パネルであっても、不適切な設置とメンテナンスにより早期の腐食が引き起こされる可能性があります。検証された重要な管理点は次のとおりです。

1. 異種金属間の直接接触を避けてください。 電気腐食を防ぐために、ステンレス鋼パネルと炭素鋼フレームの間にナイロンまたはゴム製の絶縁パッドを使用する必要があります。現場での証拠は、304 ステンレス鋼と接触している分離されていない炭素鋼は、内部に目に見える錆の移動を引き起こす可能性があることを示しています。 3～6ヶ月 湿気の多い環境では。
2. すべての切断端をシールする必要があります。 フィールドカットではバリが発生し、不動態皮膜を破壊します。すべての切断面はステンレス鋼特有の不動態化ペーストで処理し、シリコンシーラントで密閉する必要があります。
3. 洗浄剤を正しく選択してください。 ステンレス鋼の表面には、塩化物を含む洗剤 (次亜塩素酸ナトリウムなど) や塩酸ベースの製品を使用しないでください。中性洗剤（pH6～8）と柔らかい不織布を推奨します。
4. 排水と密閉を定期的に検査してください。 壁の巾木と床の間のシーラント接合部は、腐食の危険性が高いゾーンです。四半期ごとの検査が推奨されます。コア層に水が溜まるのを防ぐために、ひび割れたシーラントはすぐに修理する必要があります。

これらの体系的な対策により、製品の寿命を延ばすことができます。 防錆ステンレス鋼クリーンルームパネル まで拡張できます 設計寿命1.5倍 、ライフサイクル全体のメンテナンスコストを大幅に削減します。
